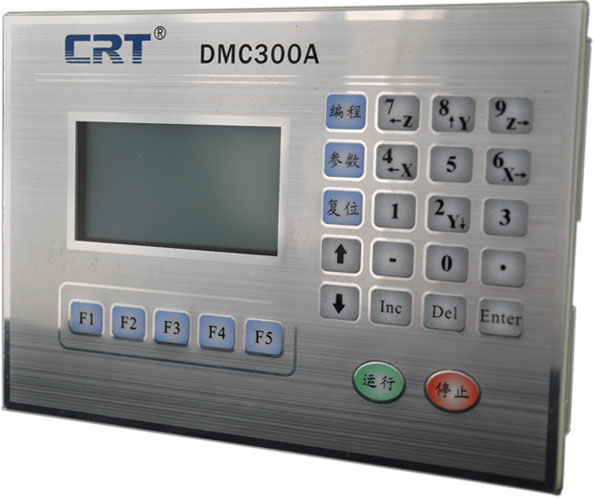

DMC300A 三軸控制器簡介
    該款控制器是科瑞特DMC系列控制器的高端產品，采用高性能的DSP＋CPLD控制，配
合中文屏幕液晶顯示，系統功能強大、外觀大方，是開發高性能數控設備的首選。相比國內
外同等高檔控制器：
  DMC系列控制器指令設置合理并簡單，符合人們的思維習慣；
  開放顯示指令，方便工作時信息顯示；
  獨有的可視參數設置，方便您對系統參數進行多級保護；
  自主研發，可根據您的需求增加功能；
  高速、高穩定性，性價比極高。

www.crtmotion.com

應用行業：
     自動銑床：大批量非標部件銑加工；大型部件現場安裝調試銑加工。。。
   自動拋光機、打磨機：鉆石珠寶打磨、拋光；表鏈打磨、玻璃水晶表罩拋光。。。
   各種自動切割機械：線路板切割、石材切割、火焰切割、激光切割、玻璃切割等；
   全自動點/涂膠機，商標涂膠機，自動噴涂機；
   繼電器、二極管點膠/封注，晶片封裝/邦定；
   三維異型焊接：餐具手柄焊接；門窗、樓梯管材焊接；
   各種印刷機械等；
   自動取放料；全自動繞線機等。

功能特點：
1. 適用于步進電機的各種場合控制應用；
2. 控制軸數：三軸（X軸,Y軸,Z軸）,每軸兩個硬件限位點；
3. 中文點陣液晶顯示（128×64點陣）和27鍵薄膜開關；開放顯示指令及數字鍵鍵值讀��；
4. 包含直線插補、圓弧插補指令，自動完成任意兩軸直線、圓弧插補，實現空間曲線的加工；
5. 坐標參數支持相對坐標和絕對坐標；
6. 獨有立即數和寄存器兩種尋址方式；
7. 提供運算指令，可進行復雜控制；
8. 16個通用輸入點、8個輸出點，實現各種復雜的邏輯、點位控制；
9. 六個硬件限位點(每軸兩個限位)；
10. 簡單方便的鍵盤編程及上位機編程兩種方式；
11．60多條指令組成完備的指令空間，幫您完成任意功能。

性能指標：
1. 輸出脈沖頻率：1～200KHz/軸；
2. 14M用戶程序空間：支持768個程序，每個程序682條指令；
3. 14M用戶參數存儲空間：支持770頁程序與參數頁組合后相當于可存放580000余種產品),
    另外768頁參數每頁4096個參數，   參數允許范圍為：±999999999。

電氣特性：
工作電源：     DC 24V；
輸入檢測口： 24V開關信號（16路低電平有效）；
輸出控制口： 150mA/24V (8路常開)。

背部接線：
