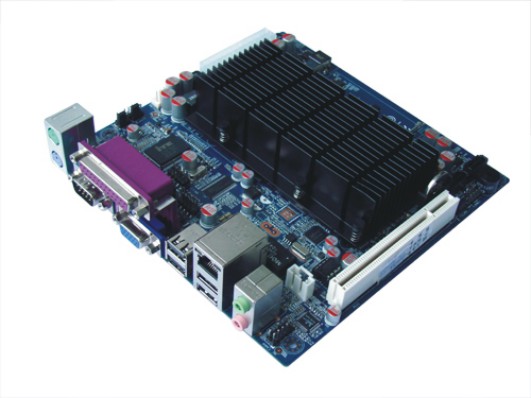

采用Intel Atom D425 低功耗處理器設計方案，紅外擴展接口、提供18bit LVDS 接口支持同/異步雙顯，提供2 個COM 接口

                                 Features

l         主板采用INTEL ATOM D425 處理器1.8GHz，配備 512kbyte L2 高速緩存

l         采用INTEL NM10 單芯片

l         提供1 個VGA 擴展插針、1 組LVDS 插針

l         提供2*COM接口插針，8*USB 接口（4 個需擴展），1*CD_IN 插針，一組GPIO插針

l         1*IR 紅外擴展插針，1*CLR_CMOS 插針

l         提供1*PCI 插槽，2*SATA 接口

l         提供ATX 電源接口



System

處理器：板載Intel Atom D425 1.8GHz 低功耗處理器

芯片組：Intel NM10 單芯片

內  存：1*DDR3 SODIMM，最大支持4GB

顯示核心：Intel GMA 3150（顯存共享系統動態內存）

B I O S： AMI 8Mbit BIOS ，支持RPL/PXE 無盤啟動

固態硬盤：2*SATA接口

擴展接口：1*PCI

供電方式：24針 ATX電源接口

主板尺寸：170*170mm

工作溫度： -15~55 °C

工作濕度：10%~80%相對濕度，無凝固

I/O

IO接口：1*PS2 鍵鼠、1*VGA 、1*COM、1*LPT、

1*LAN&4USB、2*JCAK Audio

USB：   8*USB2.0 端口（4 個后面板板載，4 個需擴展）

網 卡： 1*Realtek 8105E 自適應千兆網卡芯片

聲 卡：  Realtek ALC662 HD 音效解碼芯片

Display

VGA ：1* VGA 接口

LVDS： 1*LVDS 支持18 bit 模式(分辨率1366*768)
