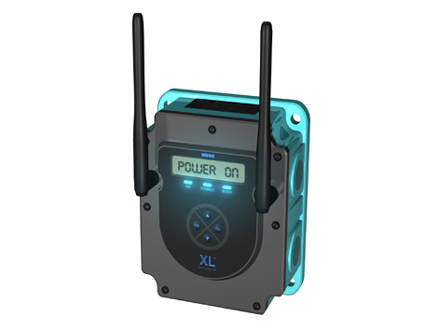

WN90系列無線通信管理裝置是無線傳感網絡的核心，啟動和管理無線傳感網絡，讀取無線傳感采集裝置數據，將數據處理后上傳至控制中心主機�？山M成星型或MESH型的網絡結構。能廣泛用于工業、農業、水利、能源、環境、氣象、醫療、樓宇、倉儲、航空、航海、機場、港口、國防等等多種領域的數據采集與監控系統。



上行通信接口，有RS485、RS232、RS422、ETHNET、WI-FI及GPRS、CDMA、WCDMA等等方式可選。

支持MODBUS協議，透明傳輸，或用戶要求的其它通信協議。



2.4GHz或490MHz射頻方式接收無線傳感網絡內的數據。

支持MODBUS協議、WINXL協議，透明傳輸，或用戶要求的其它通信協議。



系統參數：

◆ARM9 32-bit 192MHz處理器；板載16MB RAM，8MB閃存。



◆GPRS、CDMA、WCDMA公網。

◆ETHNET：可選2個10/100 Mbps LAN口，內建1.5 KV 電磁隔離保護。

◆WI-FI：符合802.11a/b/g無限局域網標準；WEP，WPA和WPA2加密；支持基礎模式和點◆對點通信模式；支持WLAN中繼功能。

◆串口： 1個軟件可選RS-232/422/485三合一串口,內建1.5 KV ESD 全信號保護。



 ◆調制方式：DSSS，O-QPSK。

 ◆頻率：2.400～2.4835GHz ISM頻段。

 ◆發射功率：≤20dBm（100mW）。

 ◆接收靈敏度：-121dBm。

 ◆傳輸距離：1.3KM。

 ◆天線：SMA，50Ω。

 ◆調制方式：DSSS，GFSK。

 ◆頻率：490MHz (470～510MHz)ISM頻段。

 ◆發射功率：≤20dBm（100mW）。

 ◆接收靈敏度：-118dBm。

 ◆傳輸距離：3.2KM。

 ◆天線：SMA，50Ω。



◆供電電壓：AC220/DC220V，DC24V。

◆功耗：≤5W。

◆外殼材料：PE。

◆安裝方式：導軌安裝或螺絲安裝。

◆防護等級：PCB板經過涂層處理（可選），適用于有腐蝕、潮濕等惡劣環境；外殼IP50、IP66。外殼阻燃、防腐可選。

◆工作環境溫度：最寬范圍溫度能應用于-40 to +85°C （ LCD 工作范圍-20 to+80°C)的環境。

◆工作環境濕度：相對濕度95%。

◆抗電磁干擾：IEC61000-6-2，GB/T 17799.2。

◆沖出與震動：GB/T 2423.10，IEC 60068-2-6。

◆認證：CCC，CE，ROHS。



如用戶對通信接口，輸入輸出參數，通信協議，頻段等等有特殊要求，我司可按照用戶的要求進行設計開發定制。
