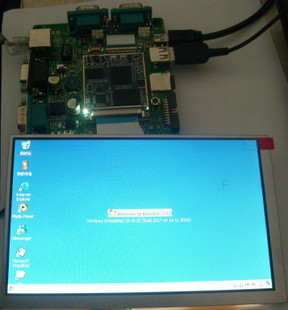

核心板提供豐富的引腳資源，集成以太網功能，　　

    核心板大小僅: L60mmX W44mm

   引腳資源采用一條40Pin的精密接插件和一條54Pin的精密接插件，由兩條FPC軟線引出，避免了傳統排針引腳難以插拔、易壞的缺點。

核心板的硬件特性:

•CPU： 400/533M

•Nandflash： 256M

• DDR2 SDRAM: 64M

•支持2D圖形加速

•SD卡、Nandflash啟動

•固定定位孔結構設計

底板對外功能接口：

•SD/MMC/SDIO接口存儲卡

•4路RS-232/ Uart，其中2個可以復用為TTL

•支持WIFI、Bluetooth(藍牙)、3G、GPS等外置模塊

·1路RS485接口

·1個mini USB接口，燒寫程序或同步

·1個全速USB 2.0主接口

·1個mini自彈式SD卡接口

·1個20Pin 2.0mm排針座IO口

·1個4針2.54mm排針觸摸接口

·1個54Pin 0.5mm間距核心板FPC連接座，1個40Pin 0.5mm間距核心板FPC連接座

·1個4Pin 3.96mm間距工業(yè)級電源連接座，9V～48V寬壓電源輸入，標配12V內正外負供電

·1個40Pin 0.5mm間距LCD連接座，支持4.3' 、7' 、　8' TFT LCD顯示

·1個RTC備份電池

·自恢復保險，防止電流過大燒壞電路板

·極性耐壓二極管，防反插功能

·5V無極性蜂鳴器

·1個復位鍵

操作系統（OS）：WinCE 6.0 　　

可應用行業(yè)：

    HMI人機界面，LCD顯示設備控制主板（驅動模組）、移動手持便攜設備　觸摸操作設備、Mobile TV,MID,上網本，廣告機，PDA,GPS，視頻網絡設備，監(jiān)控設備，等等。
