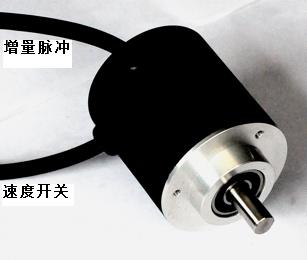

普通的增量旋轉編碼器以輸出脈沖信號給后續設備，通過后續設備的高速計數接口獲得信號，并通過計算可獲得旋轉速度信號和旋轉方向，以起到速度及旋轉方向的監控作用。一般旋轉編碼器測速都是用增量脈沖進入后續設備的高速計數器計算實現，如變頻器或PLC，都要配有脈沖高速輸入接口，還要注意編碼器分辨率與高速計數口響應頻率的關系，另外還要避免編碼器信號傳輸過程中的干擾，而有時還希望編碼器信號能同時提供給變頻器與PLC控制。這些為有些應用場合帶來技術上的困擾或成本上的額外付出。為此，上海精浦機電推出一種新的智能型速度開關編碼器，除了輸出增量信號A、B、Z以外，還同時輸出三個可預設的速度開關信號，并且2個旋轉方向的信號，用戶如果僅僅是速度監控或方向監控，可不通過高速計數器而直接采集開關信號，監控速度與旋轉方向，也可以作為超速開關保護電機。

這種新的具有上海精浦機電智能編碼器發明專利技術的智能型速度開關編碼器，依據內置的智能芯片，在編碼器內部就實現了單位時間旋轉角度及方向的計算，從而可直接輸出轉速開關與方向開關，輸出的速度開關信號可以通過此編碼器所配有的RS232通訊編程接口輸入預設速度量值。此種方法對于現場（脈沖信號）干擾嚴重，或者高速計數接口沒有配置的情況，提供了新的解決方案，尤其是三個繼電器輸出的速度開關信號，不怕干擾，不受高速計數頻率的限制，可直接輸入變頻器而無需增加PLC，對于變頻電機的啟動保護、超速保護、多變頻電機同步等應用，帶來了極大的方便。另外，此項智能型速度開關編碼器，同時因具有三個獨立繼電器速度開關，在編碼器脈沖信號給變頻器的同時，速度開關監控信號也可分別輸入給變頻器或PLC，從而起到電機啟動、超速保護等變頻器與PLC雙控制，帶來更多的安全系數。

智能型速度開關編碼器包含一個對外RS232通訊編程接口，此接口可以與文本顯示屏連接，既可作為速度開關輸入設定，也可作為速度值與開關輸出顯示，或者設定之后無需顯示的編碼器獨立使用。

上海精浦機電一貫堅持自主創新及優質品質管理，具有多項編碼器專利技術，智能化編碼器更是國家知識產權局正式授權的發明專利，上海精浦機電同時擁有的自主智能化編碼器系列還有更多產品，并堅持高端工業級優質品質、優質的技術服務、經濟的價格、自主創新的功能，為客戶帶來更多的實惠。歡迎用戶來電咨詢：



發明專利設計（ZL200810034627.3）智能化設定，可以方便連接各種控制器。

外形特征：兼容58與60系列，國際標準外形尺寸，夾緊法蘭、同步法蘭、盲孔軸套。

或HA78重載不銹鋼編碼器系列，堅固的外殼與高防護等級。

增量編碼器：電源24Vdc，1024線A、B、Z推挽式輸出。

智能速度開關，3點可設速度開關，繼電器型輸出，可直接對應速度測量開關信號輸出。

智能旋轉方向開關，2點可設，晶體管型輸出，可直接對應旋轉方向開關信號輸出。

RS232通訊接口及標準的PLC編程協議,可連接編程器或文本顯示屏，預設開關并顯示。



上海精浦的智能型編碼器系列，包含國家知識產權局正式發明專利授權，專利號:ZL200810034627.3。任何生產、銷售編碼器商家，請查詢?cè)擁?xiàng)發明所涉專利或向上海精浦咨詢，如需使用該項專利技術，請與上海精浦聯系，以協商授權獲得合法的使用權。任何未經上海精浦機電有限公司同意，涉及使用本發明專利內含的專利技術及專利名稱，包括生產及網站、樣冊、展會等產品宣傳銷售等活動，都涉及違法使用，將承擔法律責任及賠償。
