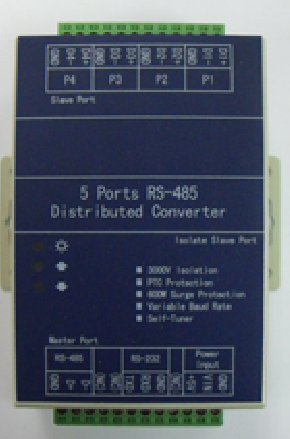

1. 產品簡介

本產品是一款可通過一路RS-485或RS232主口擴展出4路RS-485從口的工業級光電隔離型RS-485分配器�？梢杂行У膶�(shí)現RS-485網絡的中繼、擴展與隔離。分配器的主口端同時提供RS-485和RS-232（三線）兩種接口，從口端擴展出4路RS-485接口。有源光電隔離型RS-485分配器產品是專門針對工業現場劣環境而設計的，對于那些要求高可靠性和安全性的場合尤其適合。光電隔離功能可以有效的使RS-485主從設備之間彼此隔離開來，避免因主從設備間的地電位差、以及靜電、雷擊和浪涌給RS-485主從備造成的損害，同時也有效的避免了主從設備端的地電位差而在設備間產生的地環流對RS-485設備造成的損害。

RS-485分配器的4大功能：

隔離：有效隔離RS-485網絡的主從端

中繼：可以有效延長RS-485網絡的通訊距離

擴展：可以實現1路RS-485到4路RS-485的擴展，成倍增加網絡內RS-485設備的數量

轉換：還可以實現1路RS-232到4路RS-485的轉換

另外，本產品在具備光電隔離功能的同時，還在每個RS-485口處加入了120mAPTC過流保護和600WTVS防雷保護，使RS-485系統更安全，同時也增加了產品自身的使用壽命。在外部電源方面，本產品內部采用了寬電壓輸入范圍的開關電源，輸入電壓范圍從+8V～+40VDC，可以適應絕大多數工業應用環境。此外，在提供寬范圍輸入電壓的同時，還提供了一個+5VDC的輸入端，使其可以應用在少數一些只能提供+5V電源的場合。

2. 產品特點

◆ 主口端同時提供RS-232和RS-485兩種接口

◆ 從口端可擴展出4路RS-485接口

◆ 3000V光電隔離保護

◆ 每個RS-485信號端具備120mA過流保護和600W防雷防浪涌保護

◆先進的自動流控技術，自動偵測RS-485信號流向，無須其它硬件流控信號，用戶無須更改軟件

◆ 寬范圍電源供電電壓，電壓范圍+8V～+40VDC，也可以采用+5VDC輸入方式

◆ 透明傳輸、波特率自適應（50bps～120kbps ）

◆ 提供信號流向(->)(<-)和電源（PWR）指示燈，方便查看工作狀態

◆ 外殼采用合金外殼，有效防止電磁干擾、散熱良好、堅固耐用

◆ 可同時滿足壁掛式和標準DIN導軌安裝

◆ 所有信號端和電源端的物理接口為一體式10位接線端子，方便用戶現場接線

3. 性能指標

接口標準符合EIA/TIA RS-232和RS-485標準

工作方式

RS-485端：兩線（D+、D-）半雙工

RS-232端：三線(TxD、RxD、GND)全雙工
