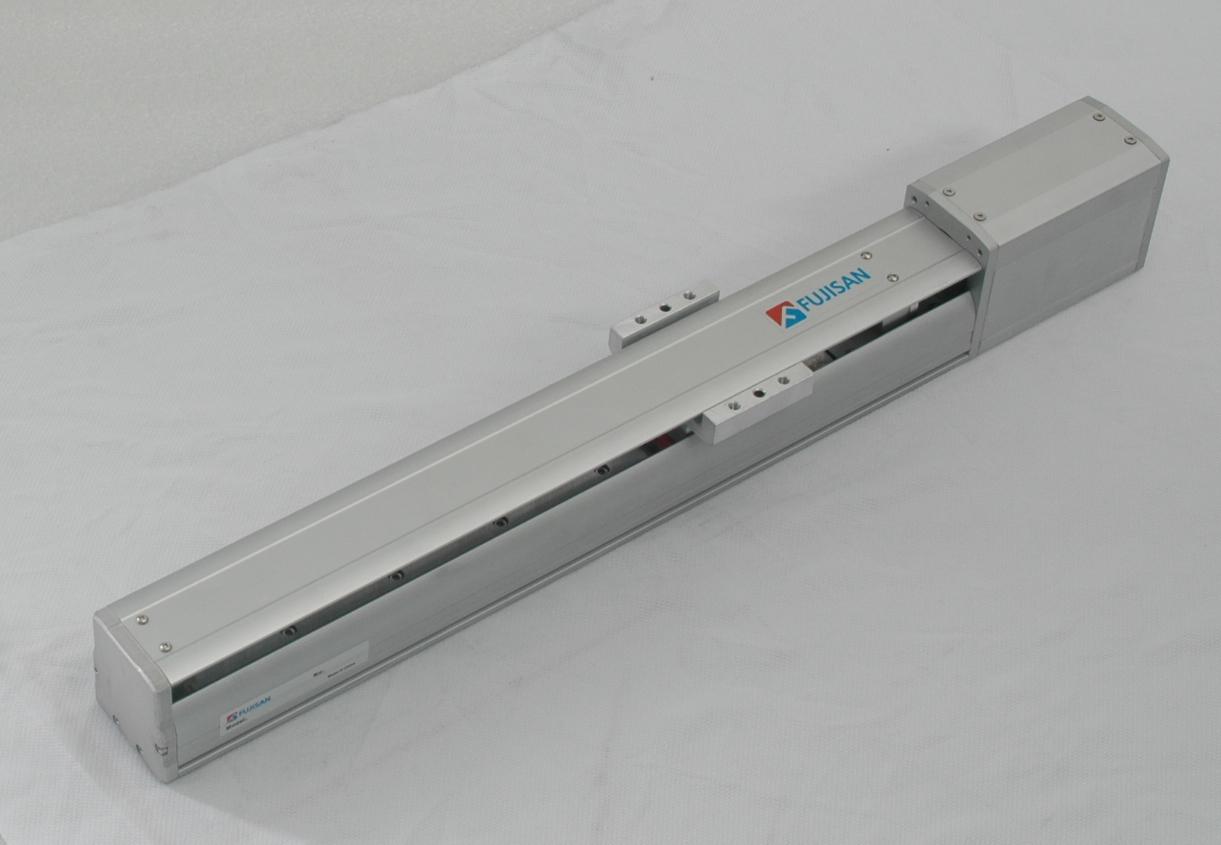

SS60標準型單軸機械手

特點：
■本體寬60mm
■高剛性合金底座
■重復定位精度±0.02
■扭力平穩
■可配伺服電機、步進電機
■性價比好



■基本規格

電機類別		100W伺服		□56.4二相步進
重復精度		±0.02
傳動方式		滾珠絲桿
絲桿導程		5	10	5	10
最高速度（mm/sec）		250	500	150	300
最大負載	水平	30	15	20	10
	垂直	9	5	8	5
行程		100-600（每100間隔）



行程（A）	100	200	300	400	500	600
總長（L）	412	512	612	712	812	912
本體重量（KG）	2.2	2.6	3.0	3.4	3.8	4.2
T型安裝槽長度（B）	270	370	470	570	670	770
孔位段尺寸（C）	（B）-130
（D）	（C）/2
（E）	無			（C）/4
安裝孔數（N）	6			10

注：
1、安裝方式有三種：a、采用底部安裝槽配M4螺母；b、用壓板壓住側壓槽；c、底部孔安裝（由內往外鎖M4螺釘）
2、因行程繁多，此表只統計了常用行程的機械手，如您需要的機械手行程未在本表所列，請與我公司聯系。
3、行程400mm以下為6個安裝孔，行程400mm以上（含400mm）為10個安裝孔。
4、本體重量為不含電機重量。
5、表中電機罩尺寸是指當電機不帶剎車時電機罩的外形尺寸。





行程（A）	100	200	300	400	500	600
總長（L）	293	393	493	593	693	793
本體重量（KG）	2.2	2.6	3.0	3.4	3.8	4.2
T型安裝槽長度（B）	270	370	470	570	670	770
孔位段尺寸（C）	（B）-130
（D）	（C）/2
（E）	無			（C）/4
安裝孔數（N）	6			10

注：
1、安裝方式有三種：a、采用底部安裝槽配M4螺母；b、用壓板壓住側壓槽；c、底部孔安裝（由內往外鎖M4螺釘）
2、因行程繁多，此表只統計了常用行程的機械手，如您需要的機械手行程未在本表所列，請與我公司聯系。
3、行程400mm以下為6個安裝孔，行程400mm以上（含400mm）為10個安裝孔。
4、本體重量為不含電機重量。
