＂ZW6-12＂ZW6-12＂ 樂清市佳吉電氣有限公司


＂ZW6-12＂ZW6-12＂
產品型號: ZW6-12
產品價格: 價優
產品品牌: 佳吉電氣

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 袁小強
所在區域： 浙江.溫州
辦公地址： 樂清市，柳市鎮，方斗巖工業區
郵　　編： 325604
電　　話： 0577-62787226
移動電話： 13588996218
傳　　真： 0577-62787225
電子郵件： 1163197924@qq.com
公司主頁： http://www.cnjjdq.com

詳細描述:

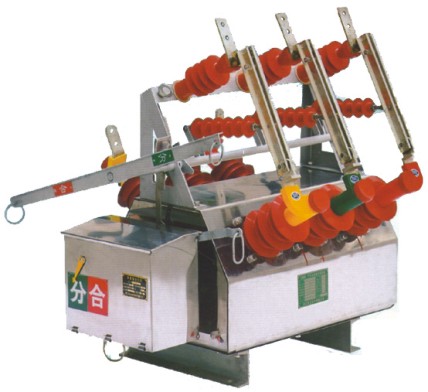

  ＂ZW6-12＂ZW6-12＂   ZW6-12G系列真空斷路器為額定電壓10KV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
產品概述
      ZW6-12/630-12、20型戶外真空斷路器適用于12KV及以下交流50Hz的三相電力系統。 主要用于農網和城網作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。
使用環境條件
(1)周?chē)諝鉁囟壬舷?40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相對濕度：日平均不大于95%，月平均不大于90%；
(4)風壓不超過700Pa(相當于風速34m/s)
(5)空氣污穢程度按GB5582規定為Ⅳ級；
(6)地震烈度不超過8度。
技術參數
斷路器的額定技術參數見表1
序號
名稱
單位
參數
1
　　　　　　額定電流
KV
12
2

　　　　　　額定絕緣水平

1min

干試
KV

42
耐壓
濕試(對地)
34

雷電沖擊耐壓(峰值)

75
3
　　　　　　額定電流
A
630
4
　　　　　　額定頻率
Hz
50
5
　　　　　　額定短路開斷電流
KA
12.5、16、20
6
　　　　　　額定關合電流(峰值)

31.5、40、50
7
　　　　　　額定峰值耐受電流
KA
31.5、40、50
8
　　　　　　額定短時耐受電流4s

12.5、16、20
9
　　　　　　操作順序

分——0.3s——-合分——180s——合分
10

　　　　　　額定短路電流開斷次數
次
30
11
　　　　　　機械壽命
次
10000
12
　　　　　　額定操作電壓配CT彈簧操作機構
V
DA24V、48V、AC、DC110V、220V
13
　　　　　　觸頭允許磨損厚度
mm
3
14
　　　　　　過電流脫扣器額定電流
A
5
15
　　　　　　重量
Kg
130(標準型)

斷路器的裝配調整參數見表2



序號

項目
單位
參數
1
觸頭開距
mm
9±1
2
觸頭超程
3±1
3
平均合閘速度
m/s
0.6±0.2
4
平均分閘速度
1.0±0.2
5
觸頭合閘彈跳時間
ms
≤2
6
三相分閘同期性
ms
≤2
7
合閘時間
s
≤0.1
8
合閘時間
最高操作電壓
s
≤0.06
最低操作電壓
≤0.1
9
每相回路直流電阻
μΩ
≤200
10
相間中心句距(滅弧室端)
mm
193


外形及安裝尺寸圖

ZW6-12/630-12.5戶外高壓真空斷路器
ZW6-12/630-20戶外高壓真空斷路器
ZW6-12/T630-12.5戶外高壓真空斷路器
ZW6-12/T630-20戶外高壓真空斷路器
ZW6-12G/630-12.5戶外高壓真空斷路器
ZW6-12G/630-20戶外高壓真空斷路器
ZW6-12G/T630-12.5戶外高壓真空斷路器
ZW6-12G/T630-20戶外高壓真空斷路器
ZW6-12 型戶外交流高壓真空斷路器，型號:ZW6-12 型戶外交流高壓真空斷路器，極數:ZW6-12 型戶外交流高壓真空斷路器，額定頻率:/（Hz），滅弧方式:真空斷路器。ZW6-12型戶外交流高壓真空斷路器的供貨廠家是佳吉電氣有限公司
