前言

節能儲存財富

能源，越來越引起人們的重視。能源消耗的高成本使人們想到了節能，隨著節能回報利潤的不斷攀升，產生了能源商機，市場上涌現了諸如能源儲備、能源投資以及“能源銀行”等金融產品。

節能減排在現今階段各國政府均大力倡導，2008年我國頒布的《節約能源法》中明確規定要加大節能產業的發展，并能予以財政支持。

    隨著工業現代化生產規模不斷擴大和人們生活水平不斷提高，電能供需矛盾日益突出，節約電量的呼聲日益高漲。據有關統計數據表明，電動機拖動負載的消耗電能占總耗電量的70％以上。因此，電動機及其所拖動負載的節能具有特別重要的社會意義和經濟效益。
    電動機及其負載節約電能的途徑主要有兩大類：一是提高電動機或負載的運行效率，如風機，水泵調速是以提高負載運行效率為目標的節能措施，再如電梯驅動用變頻器調速取代傳統的交流異步電動機調壓調速是以提高電動機運行效率為目標的節能措施。二是將電機已轉換到負載上的機械能反變換成電能回送電網，使電動機和負載在單位時間內消耗的電網電能下降，從而達到節電的目的。有源能量回饋器即屬于第二類節約電能的典型裝置。

電梯為何能發電

電梯作為高層建筑物中的固定式升降運輸設備，由曳引機系統拖動一個裝載乘客的轎廂，沿著垂直或傾斜角小于15°的軌道在各樓層間運行的一種勢能負載，因此若電梯的載重量即轎廂重量與配重塊不平衡時，會使電梯產生多余的機械能帶動電梯轎廂運行。如本頁圖所示，當電梯輕載上行、重載下行或停層制動時，曳引機工作在發電狀態。

目前的電梯大部分均采用變頻調速技術，電梯運行過程中發出的電能會通過變頻器逆變模塊的續流二級管源源不斷的向變頻器的直流電容充電，使變頻器的直流母線電壓泵升，導致變頻器產生過壓故障，影響電梯的正常運行。目前國內大部分變頻調速電梯吸收此部分能量的方法是采用外加大功率制動電阻的方法，這樣不僅浪費了大量電能，降低電梯的運行效率，還會產生大量的熱量，導致機房溫度大大升高（4℃-8℃），需要用空調或排風扇來降溫，從而更進一步增加了電梯能耗，同時大量的熱量降低了電梯控制柜運行的穩定性。

采用電梯電能回饋裝置的能源再生技術和電梯的完美結合將打破傳統電梯（變頻調速+永磁電梯）從節能到“造”能的飛躍。這也會是解決電梯能耗的歷史性突破和分水嶺。

電梯能耗現狀

一部普通的變頻調速電梯，日耗電量在30kWh-80kWh，采用能源再生技術，節電率在15-50%，若按照每部電梯的日均耗電量40kWh，平均節電率30%計算，每部電梯的日均節電量在13.5kWh左右，再加上因采用能源再生技術、機房溫度的降低而節省的空調電費，每部電梯的日均節電量可達到18kWh。據中國電梯協會統計，截止到2010年底，我國的在用電梯已達到150萬臺，且每年還在以20%的速度在增長，如果中國每部電梯都加裝電能回饋裝置的話，每年可節省電量達到65.7多億kWh，在2011年-2015年十二五規劃的五年時間里，節能量可達到586.68億kWh，相當于三峽發電站半年的發電量。

中國是世界上最大的電梯制造國和使用國，2010年電梯的年耗電量達到了237億kWh，占整個建筑能耗的7%，且每年還在以20%的速度在增長.另一方面，市場上在用的90年代的電梯也逐漸進入了更換階段。因此節能電梯的市場需求量主要包括三個方面，一是新增需求量，二是舊電梯的更換量，三是節能改造量。

節能技術原理

電梯運行中：①電梯在運行中有時耗電、有時發電；②耗電和發電的機會大約各占50%；③通常的電梯對于發電的電量都是通過制動電阻進行消耗而沒有加以利用；④制動電阻的溫度會明顯升高。

電梯造成很多的能源浪費，發的電不僅沒有利用，反而造成機房溫度過高，需要借助空調進行散熱，因此我們要想辦法進行解決。我們采取的策略是對發電的電量進行回收利用，那么不僅可以將勢能轉變?yōu)殡娔茉俅问褂�，而且避免了產生多余的熱量，同時還減少了空調的耗電量。

電量回收利用的方式是：將發出的電量轉換成交流電，再同步輸送到局部電網中，轉換成一定的電流，與電網中其它用電器并聯，為其它用電器提供一部分電能，這個叫做逆變并網，這個原理和廣泛使用的太陽能發電并網原理是一樣的。這種技術實現了從節能到“造能”的飛躍，是一種非常先進的技術。

實現這一節能技術的設備是電能回饋裝置，它是實現能量回收和并網的關鍵設備。

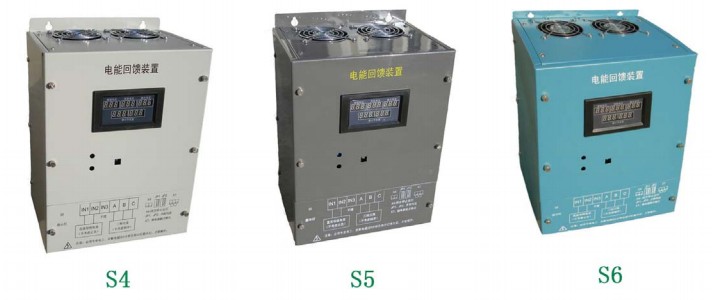

產品名稱



KYF電能回饋裝置

相關的專利權

1     201010560373.6    一種電流注入裝置及方法 發明專利

2     201020626051.2    一種電流注入裝置     實用新型

3     201120076301.4     干擾濾除裝置及具有該干擾濾除裝置的回饋單元     實用新型

4     201020626054.6    回饋單元的保護裝置 實用新型



三、應用范圍

環保節能產品，節省電能21％--60％，樓層越高，功率越大，使用越頻繁，節能效果越好，非常適合高層，高速電梯使用。

適用范圍寬，可與220V，380V，480V電壓等級的變頻器配合使用，曳引機功率從15KW—40KW均可適用。
