485中繼器

深圳市義恩達電子有限公司

產品型號:	2101R
產品價格:	價優
產品品牌:	泰瑞

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：羅生

所在區域：	廣東.深圳
辦公地址：	深圳市布吉榮超花園22棟B1502
郵　　編：	518000
電　　話：	0755-25670980
移動電話：	13425130144
傳　　真：	0755-88300092-804
電子郵件：	fengde1005@sina.com

公司主頁：	暫無

詳細描述:

一．產品簡介

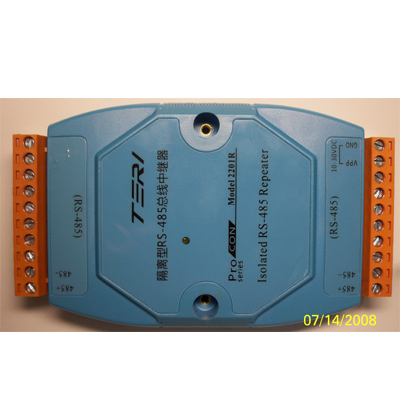

TERI Model 2201R（下簡稱2201R）是專門針對工業級應用而推出的高性能 RS-485光電隔離中繼器。采用標準工業模塊式設計，具有兩端防靜電,防浪涌功能，使產品使用更加穩定可靠，而光電隔離和電源電磁隔離可以更有效的保護您的設備或網絡。每RS-485接收器為1/10標準負載.
2201R允許多種不同的波特率和數據格式的設備共享一個RS-485網絡，通過內建的(Turbo-Turning)智能控制電路，能自動偵測數據的波特率和格式，并精確的控制RS-485的數據流向，不但減小了系統的開銷，還大大增強了系統的可靠性。
二．性能指標及參數
●接口標準：兼容EIA/TIA RS-485,異步兩線半雙工
●通訊速率：300bps-115.2Kbps，內置Turbo Turning,自動選擇波特率
●輸入：兩線RS-485, (485+,485-)
●輸出：兩線RS-485(485+,485-)
●連接器：拔插型接線端子
●隔離電壓：3000V
●端口保護：內建TVS（共模和差模）和自恢復保險絲
●電源輸入：9-30VDC；2.2W(MAX)
●操作溫度：-25℃~75℃
●貯存溫度：-25℃~80℃
●相對濕度：5-95%，無凝露
三
2201R的三個作用：
1）延長RS-485網絡的距離
2）增加RS-485網絡掛載數量.
3 ) 將一個長的RS-485網絡分割成若干個短的，帶隔離保護的RS-485網絡。
2201R的電源地就是RS-485網絡的公共地，所有的RS-485模塊或者設備都是這個公共地，如果一個網絡的長度到達了1.2KM，這時網絡就容易受到外界的噪聲的影響，如果這個噪聲足夠大，那么網絡中所有的模塊將同時受到影響，這在現場是非常可能發生的情況，這時就非常有必要在網絡中添加一個隔離的RS-485中繼器來將這個非常長的網絡分割成相對較短的網絡，以防止所有的模塊或者設備在同一時間全部損壞。
四．故障及排除
1．檢查電源輸入是否正確。
2．檢查輸入輸出接線是否正確
3．接線端子是否接觸良好
4．終端電阻是否匹配
通常如果RS-485網絡的長度<100米,一般就不需要加入終端電阻。如果一個網絡有必要加終端電阻時，通常是在總線的兩端都需要加入終端電阻。然而終端電阻的大小比較難以選擇，最好的方式是用示波器來測試RS-485的波型。如果終端電阻剛好匹配這個RS-485網絡，那么示波器會給出圖中OK很好的波形。
五、保修條款
本公司產品自出貨日起提供三包服務。但經由天災（如洪水，火災等）環境，氣候干擾，及其他誤用，濫用和未經授權對零件更換或維修等行為，而導致產品發生故障或受損，則不在保修范圍之列。客戶購買后一個月內，如在正常安裝和使用之下發生故障，本公司將無條件更換新產品，一年內免費保修。
