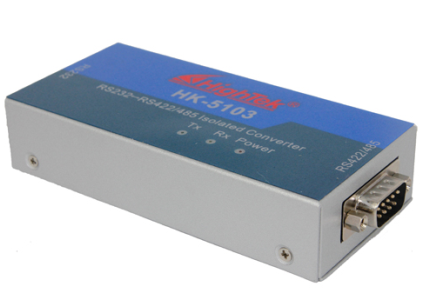

HK-5103光電隔離/防雷型接口轉換器、兼容RS-232C、RS-422、RS-485 標準，能夠將單端的RS232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器能夠提供高達2500Vrms的隔離電壓，快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口。采用當今先進的TVS（TRANSIENTVOLTAGE SUPPERSSOR）瞬態電壓抑制器， 正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流， 從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓， 并且極小的極間電容保證了RS-422、RS-485接口的高速傳輸。RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向而不需任何握手信號如(RTS、DTR)等，無需跳線設置實現全雙工(RS-485)、半雙工模式(RS-422)轉換，即插即用確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于的工作方式作任何軟件的修改。

HK-5103光電隔離/防雷型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有到RS-232到RS-422、RS-232到RS-485轉換。

1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準

2、電氣接口： RS-232接口輸入DB9母頭的連接器，RS-422/RS-485接口輸出DB9公頭的連接器

3、保護等級：RS-422、RS-485接口每線600W的雷擊浪涌保護

4、隔離度：隔離電壓2500Vrms，500VDC連續

5、工作方式：異步半雙工或異步全雙工

6、信號指示：三個信號指示燈電源（PWR）、發送（TXD）、接收（RXD）

7、傳輸介質：雙絞線或屏蔽線

8、傳輸速率：115.2KBPS到300M  38.4K BPS到2.4KM  9600 BPS 到5KM

9、外形尺寸：113mmX55mmX25mm

10、使用環境： -25℃ 到70 ℃，相對濕度為5%到95%

11、傳輸距離： 0-5,000米（115200bps-9600bps）
