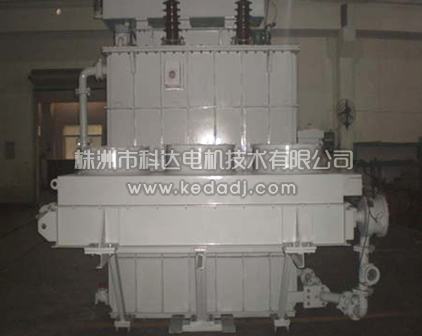

QB-5000/27.5牽引變壓器

株洲市科達電機技術有限公司成立于1995年，專業研發與生產鐵路機車牽引變壓器，公司擁有各種專用檢測設備300余套，有一只專業的工程師團隊，工藝先進、技術力量雄厚，公司生產的牽引變壓器系列、變頻變壓器系列、四象限整流變壓器系列產品以及配套的大電流隔離開關產品深受客戶歡迎，我們是中國南車、中國鐵建、原中國鐵道部等機構的定點供應商，能完成各種鐵路配件的生產制造任務，能完成各種鐵路專用電機及牽引變壓器的大修任務。是鐵道部定點的鐵路專用電機及牽引變壓器的大修供應商，特別對承接法國、日本、德國、俄羅斯等進口機車專用電機及變壓器的大修，有較多的經驗和較高的水平，也是國內同行業水平最高和實力最強的企業。

 QB-5000/27.5牽引變壓器是為南車時代集團時代裝備技術有限公司定制的用于青島四方股份電力機車滾動試驗臺的一臺牽引變壓器。

  適合與四象限牽引變流器配套使用，用于給四象限牽引變流器供電或牽引變流器反向?qū)λ�用SPWM調制波直接供電，并向電網反饋電能，廣泛應于電力機車試驗臺和使用變流器的發電系統。

主要技術參數：
1、 電源額定頻率：50Hz，頻率變化范圍49Hz~51Hz。
2、電路形式：單相調壓器，原邊1繞組（A,X），次邊4繞組（a1-x1,a2-x2,a3-x3,a4-x4），集成二次濾波電抗器（L1-K1,L2-K2）
3、 原邊參數
    1）額定容量：5000KVA
    2）額定電壓：27.5KV
    3）額定輸入電流：182A
注：電源電壓的波形近似于正弦波，畸變波形中的總諧波含量不大于5%，偶次諧波含量不大于1%。
4、 次邊參數
    1）牽引繞組數量：4
    2）輸出電壓：4×970V（a1-x1,a2-x2,a3-x3,a4-x4檔）
    3）額定電流：4×1288A
    4）額定容量：4×1250KVA
5、 二次濾波電抗參數：
    1）電感值：0.27mH(L1-K1,L2-K2)
    2）額定頻率：100Hz
    3）額定電流：1080A
    4）峰值電流：1200A
    5）額定效率：97%
6、短路阻抗：36%±5%
7、空載電流：≤1%In
