WG355I V2.0短信控制繼電器開發板

上海萬硅電子有限公司



電話：021-60545152

傳真：021-39652001

Email: jesson@sinove.com

  地址： 上海市徐匯區漕河涇開發區桂平路410號

網站： www.sinove.com

前   言

大家好，發板，本產品適用于工業監測與控制，智能家居系統、遠程數據采集及報歡迎大家選購本公司W(wǎng)G355I短信控制繼電器開警系統，他的主要主要作用是：

接收到某個特定指令的短信，使板子上面的某個繼電器接通或者斷開，從而控制某個開關，控制某個設備的通斷。

本品主模塊使用新版西門子工業GSM模塊-TC35i，TC35I是一個支持中文短信息的工業級GSM模塊,工作在EGSM900和GSM1800雙頻段,可傳輸語音和數據信號。 主控制器選用宏晶科技生產的單時鐘/機器周期STC12C5A08S2單片機，擁有高速/低功耗/超強抗干擾的新一代8051單片機,擁有豐富的片上資源，本產品可以按照使用說明書直接使用，也可以根據我們提供給大家的資料隨心所欲的進行二次開發，如果產品如符合您的要求，您又不想自己開發，沒有關系，您可以委托我公司開發，我公司擁有強大的技術研發團隊，絕對能保證開發出您滿意的產品！



                                             上海萬硅電子有限公司

                                                      2012.9

一、開發板簡介

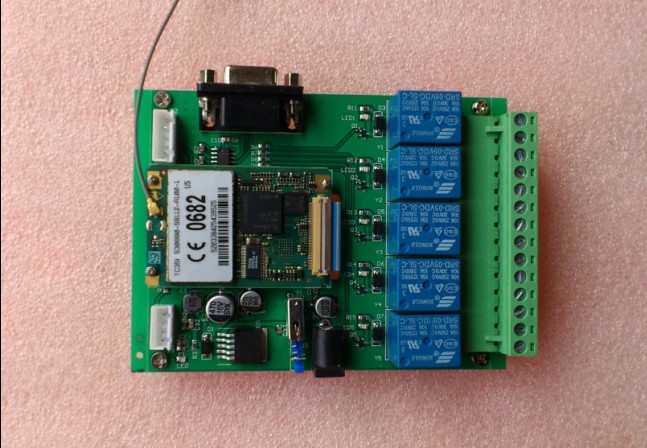

歡迎大家使用WG355I開發板，為了讓您對開發板有最詳盡的了解和熟練使用本產品，下面我們對開發板每個部分逐一介紹。如圖所示：

開發板組件如上圖所示：SIM卡插槽在開發板背面，先摁住黃色小彈簧，取出SIM卡蓋，將SIM卡（本產品為GSM模塊，只支持中國移動和中國聯通的SIM卡，不支持中國電信的SIM卡，也不支持3G，請不要使用3G手機卡進行調試，如中國移動的183、187、188號段）放進去，金屬接觸面向上，如圖所示：

開發板電源接口可以接9V至15V直流電源 ，但是電流應保證2A以上，以保證開發板的正常工作。WG355I開發板可以控制5路繼電器，分別為Y1、Y2、Y3、Y4和Y5，其中，Y1至Y4都引出了3個端子，COM為公共觸點，連接回路時，如過是常開回路，則一端接常開觸點，另外一端接COM觸點，5路繼電器最高可以控制直流25V和交流220V，最大通電電流為10A。另外，WG355I開發板引出了6路I/O端子和輸入電源端子，供客戶如此開發使用，其中P1.6、P1.7又可以作為模擬量數據采集的輸入端子，可以用來采集溫度、濕度等。

 二、開發板測試

WG355I開發板發貨時，單片機中已經固化好了測試程序。WG355I開發板的使用和測試非常簡單，不需要專業的知識就能夠使用WG355I開發板，但是，即使是非常簡單，在測試之前，還需要做幾件事情，就是組裝好開發板，第一，先插好SIM卡，上面已經說過了，這里就不在敘述了，第二，裝上我們隨開發板附送的天線，第三，接上我們標配的電源，一切OK之后，就可以上電呢，開關在電源插座的叛變，有一個藍色的小開關，當彈簧處于壓縮狀態，表示沒有接通，只要輕輕的按上來就可以了，上電之后需要耐心的等待大概30秒，這個過程相當于我們手機的開機啟動，此時，電源指示燈閃的頻率會比較快，大概1秒閃一次，表示模塊正在搜索網絡信號，當燈閃的頻率變慢，變成3秒閃一次時，就表示模塊已經連接上網絡呢，現在您就可以開始向開發板上的SIM卡號發送短信來控制開發板上的繼電器了。如果該燈一直是1s閃爍一次，說明TC35注冊到網絡失敗，此時檢測數據排線是否接緊，sim卡是否安裝緊，sim是否欠費，天線是否擰緊等。

設備上電工作正常后，可以通過手機發送短信給開發板進行短信測試。命令格式為<Y(1-5)#,ON/OFF>，其中Y為指示繼電器的位置，其取值范圍為1~5分別表示開發板上的5個繼電器；ON表示繼電器通電，OFF表示繼電器失電。每個繼電器都有狀態指示燈，如果通電，指示燈會亮，否則會是滅的狀態，繼電器在通電情況下，常開觸點和COM端子之間是接通的，常閉觸點和COM端子是斷開的，失電情況下則相反，所以，再連接回路的時候要注意不要接錯，如果您的回路平時是斷開的，再短信才需要接通，那么久把回路兩端一端接在對應繼電器的常開觸點和COM端子上就可以了。

現在我們開始短信控制開發板上的繼電器，比如想控制開發板上的第一個繼電器通電，則發送短信內容：Y1#ON到開發板上的號碼，那么開發板上的第一個小燈會被點亮，同時，能聽到繼電器線圈得電吸合的聲音，并且發短信的手機會接收到一條響應短信<Y1 is on>，同理發送可以發送其它命令對開發板上的繼電器進行單個控制。另外，為了方便控制，也可以發送短信內容：ALL#ON,讓開發板上的繼電器全部接通，同樣會反饋短信<Y1-Y5 is on>,同理，發送ALL#OFF，則開發板上所有繼電器都會斷開。極大的方便了對回路的控制和管理。發送短信：ALL#ON之后開發板狀態如下所示：

如果短信發送之后，繼電器沒有接通，請耐心的等待一下，這是由于運營商網絡繁忙導致的短信延時所致，可以嘗試再發一條試試，正常情況下，只要指示燈顯示正常，開發板就沒有問題的，如果一直沒有反應，請檢測開發板上的SIM卡是否欠費。

測試過程到此結束。

 三、程序下載

WG355I開發板發貨時，單片機中已經固化好了測試程序，WG355I開發板的使用和測試也非常簡單，當然，如果你是專業人員，也可以在我們的開發板上進行二次開發，開發板上我們預留了6路I/O供您使用，其中，P1.6/P1.7可以用來做AD數據采集的輸入端口，具體的資料可以參考我們提供的芯片手冊，底層的函數已經寫好，直接掉用即可，非常簡單和方便，我們使用的開發平臺是KEIL 4.0版本。

具體的開發這里不再敘述，我們的資料也非常全，有興趣的朋友可以參考我們提供的資料，或者跟我們技術人員進行交流，我們技術人員都是經驗非常豐富的工程師。下面介紹一下，程序?qū)懞弥�后，如何下載固化到單片機中。

下圖是STC單片機程序下載工具，程序路徑在我們提供的資料工具軟件文件夾下，

下載程序之前，開發板先斷電，先對下載工具做一些設置，第一，先選擇單片機型號，WG355I開發板選用的主控制器芯片是STC12C5A08S2，然后再打開文件，選擇編譯好的.HEX文件，.HEX文件編譯之后就在源程序的目錄下，如圖所示：

再選擇正確的端口，下載之前要卻報開發板已經和PC用串口線連通，如果PC沒有串口，可以使用USB轉串口線，端口的選擇在設別管理器可以看到，

其他按默認設置即可，然后就可以點擊下載了，下載之前開發板先不要上電，根據提示，需要上電的時候，再按下電源開關。上電之后會有一個進度條，下載完成會提示OK，表示程序已經下載完成了，OK，現在運行開發板，看下你的成果吧！

產品技術指標：

    產 品 型 號：   WG355I

 默認波特率 ：   9600

工 作 電 源： 9-15V直流電

工 作 溫 度： -20℃～65℃   10%～90%相對濕度,無冷凝

外 形 尺 寸： 裸板120mm*85mm*19mm

聲明：本公司保留未經通知隨時更新本產品使用手冊的最終解釋權和修改權！
