隨著PC產業的不斷發展,USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-232接口界面設計，因此許多用戶使用USB到RS-232轉換器來實現PC機與RS-232設備之間的數據傳輸。

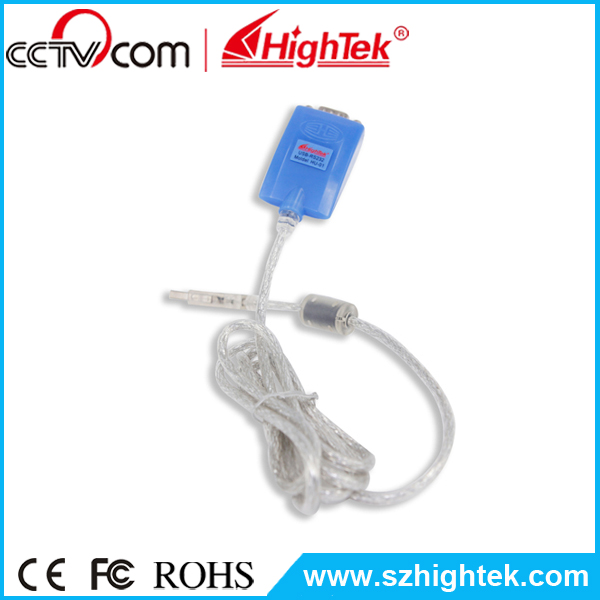

HU-01是一款通用的USB/RS-232轉換器,無需外加電源、兼容USB、RS-232標準，能夠將單端的USB信號轉換為RS-232信號，轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 即插即用. 確保適合一切現有的通信軟件和接口硬件。

HU-01接口轉換器可以為點到點、數據通訊速率300-460800bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-232轉換。



HU-01 USB轉換器支持以下通信方式：

1、   點到點通信方式



安裝HU-01 USB轉換器前請先仔細閱讀產品說明書，將產品USB端通信電纜接入電腦USB接口端，本產品采用USB/DB9M、通用連接器為輸入/輸出接口, 無需設置自動實現RS-232通信方式，可使用雙絞線或屏蔽線，連接、拆卸非常方便。轉換器為9線制，DCD RXD TXD DTR GND DSR RTS CTS RI 全信號連接。



1、標準：符合 USBV1.1、1.0、2.0標準EIA RS-232標準

2、USB信號：VCC、DATA-、DATA+、GND、FG

3、RS-232信號：DCD RXD TXD DTR GND DSR RTS CTS RI

4、工作方式 ：異步工作、點對點工作

5、方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向

6、波特率 ：300-460800bps,自動偵測串口信號速率

7、負載能力：  支持點到點通信方式

8、傳輸距離 ：RS-232端5米、USB口不超過5米

9、接口保護 ：浪涌保護、±15KV靜電 保護

10、接口形式 ：USB端A類接口公頭,DB9公頭的連接器連接

11、信號指示：2個信號指示燈發送（TXD）接收（RXD）1個電源指示燈（POWER)

12、傳輸介質：雙絞線或屏蔽線

13、外形尺寸：1500mmX36mmX16mm（長X寬X高）

14、使用環境：-25℃ 到 70℃，相對濕度為5%到95%

15、支持Windows95/98/2000/xp/Vista、IMAG
