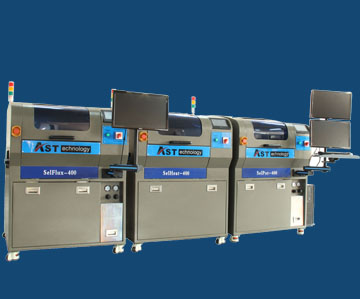

AST選擇性波峰焊包括有三個模塊：在線選擇性噴霧系統SelFlux-400, 在線預熱系統SelHeat-400以及在線選擇焊錫爐SelPot-400.

每個模組可以單獨使用，也相互之間可以通過SMEMA進行在線聯機�？蛻�(hù)可以通過產品產量的需過進行不同的組合。

客戶可以通過產品產量的需過進行不同的組合

AST在線選擇性波峰焊組合方案 組合方案
 A Small production/產量低
 B Bigger production/產量略大
 C 高產量/厚層PCB板 D 大規模產量

在線選擇性噴霧系統    SelFlux-400   1套 1套 1套
在線預熱系統          SelHeat-400   1套 1套
在線選擇焊錫爐        SelPot-400    1套（選配助焊劑噴頭1套 1套 2 套或更多）

PLC與觸摸屏控制機器的溫控及聯機系統

手持編碼器控制3軸運動平臺，3軸均采用伺服電機控制，滾珠絲桿與直線導軌驅動，運動平穩無噪音

運輸采用高溫皮帶，兩側運輸帶分別由2個步進電機同步驅動。噴錫嘴上方安裝用紅外光，投射在PCB板上指示出焊接點的位置，方

便進行示教程序編制

錫嘴在氮?dú)獗Ｗo(hù)下進行工作，氮?dú)馓峁┯性诰�加熱裝置，加熱溫度可在觸摸屏中設定，熱氮?dú)庠诒Ｗo(hù)PCB焊點的同時先進一步預熱焊

點

攝像頭實時顯示焊接過程SelPot-400
General 總體
Operating power/Max power正常功率/總功率  4KW/6.5KW
Machine dimension 機器尺寸 1000(L)*950(W)*1180(H)
Net weight凈重 200KG
Power supply電源 1PH 220V 50HZ
Exhausting required 抽風要求 200M3/h
Robotic Platform 機器人平臺
Axes of Motion 運動軸 X, Y, Z
Motion Control 運動控制 Closed Loop Servo 閉環伺服控制
Position Accuracy 定位精度 + / - 0.05 毫米
Frame Type 機架類型 Welded Steel 鋼構焊接
Conveyor 運輸系統
Inline SMEMA Auto Load Conveyor 在線SMEMA運輸方式 Standard 高溫皮帶在線運輸方式
Minimum Board Size 最小板尺寸 50 x 50毫米
Maximum Board Size 最大板尺寸 W400 x L400
Edge Clearance 板邊凈空 4 毫米
Conveyor motor運輸馬達 步進電機
Conveyor speed 運輸速度 200MM-1800毫米 /Min
Conveyor direction 運輸方向 從左到右
Width adjustment調寬方式 軟件設定
Solder Management 焊錫部份
Standard Solder Stations 標準錫臺 1
Solder Pot Capacity 錫槽容量 15 kgs
Solder Temperature Control 錫料溫控 PID
Heat-Up Time 加熱時間 20 Minutes
Max Temperature 最高溫度 380 C
Solder Pot heater 錫槽功率 3kw
Solder Nozzles 焊錫嘴
MiniWave Nozzles 小型波峰焊錫嘴 直徑4毫米  to 30毫米    或定制形狀
Nozzle Material 錫嘴材料 Proprietary Alloy  合金鋼
Standard w/System 標配錫嘴 Five (5) Nozzles 標配5個
Nitrogen (N2) Inertion Management 氮?dú)夤芾?選項)
Heated N2 加熱氮?dú)?nbsp;standard equipped 標配
N2 Temp PID Control Range 氮?dú)釶ID控制 0 - 350 C
N2 Consumption per Nozzle 氮?dú)庀��?錫嘴 1.5m3/H
N2 Purity  |  Oxygen  氮?dú)鉂舛?nbsp;O2 < 20 PPM
Software  | Control 軟件/控制
Touchscreen/PLC  觸摸屏/PLC Yes 標配
Typical Program Time 通常編程時間 10 Minutes
Progra毫米  method 編程方式 新加坡軟件技術 手持編碼器+PLC （可選為電腦用PCB的圖像或GERBER文檔編程）
Controlling system 控制系統 觸摸屏
