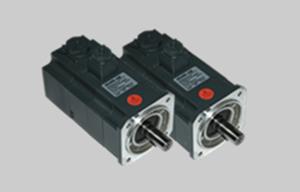

GG13伺服電機介紹：
轉 子
● 沖片采用高性能低損耗矽鋼片，通過有限元方法進行機械強度的模擬分析，在保證提供足夠的機械剛 度和機械強度，使轉子的慣量達到最小；
● 轉子磁鋼采用高性能釹鐵硼永磁材料形成正弦波氣隙磁場；
● 出 軸 采 用 埋 鍵 加 工 的 方法，同時滿足光軸和鍵軸的要求；
定 子
● 沖片采用高性能低損耗矽鋼片；
● 漆包線絕緣等級C級，整體絕緣F級；
● 外殼使用高強度的鋁型材外殼，外形和風道經過有限元溫度場分析最后優化確定，溫度梯度大， 散熱效果好；
整 體
● 結構合理，功率密度高；
● 轉子慣量非常小，響應速度非常快；
● 超高內稟矯頑力稀土永磁材料，抗去磁能力強；
● 在堵轉和額定轉速范圍內可恒轉矩輸出；
● 特殊的不對稱磁路設計，使得低速轉矩脈動��；
● 平衡精度高、高速運行平穩、 噪音低、振動��；
● 全密封或高防護等級外殼.
電機類型 正弦波交流永磁伺服電機
磁性材料 ● 超高磁能積釹鐵硼永磁材料，可選釤鈷
絕緣等級 ● F級 環境溫度+40℃時，定子繞組溫升可達△T=100K 定子漆包線的絕緣等級為 C級
反饋系統 ● 標準型: 旋轉變壓器，用于振動、沖擊較大的環境 備選型:1. 方波光電編碼器（帶U、V、W信號）；2.正余弦編碼器； 3.絕對式編碼器； 4.ENDAT編碼器
溫度保護 ● PTC130 正溫度系數熱敏電阻
安裝型式 ● IMB5
護保等級 ● IP64 備選：IP 65、IP67
冷 卻 ● 自然冷卻 表 面 漆 ● 黑色
振動等級 ● N級 備選：R級，S級 旋轉精度 ● N級 備選：R級，S級
噪 音 YLD18≤60dB(A); YLD25、30≤65dB(A);
連 接 ● 出線盒
|
