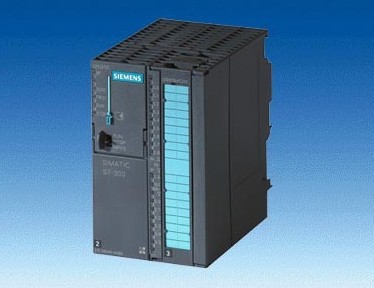

SIMATIC S7-300, CPU 312C COMPACT CPU WITH MPI, 10 DI/6 DO, 2 FAST COUNTERS (10 KHZ), INTEGRATED 24V DC POWER SUPPLY, 64 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED
Overview
- 帶集成數字量輸入和輸出的緊湊型CPU
- 用于具有提高過程性能需求的小型應用
- 帶技術功能
CPU 運行需要微存儲卡(MMC)。
注意：
SIPLUS extreme 產品是基于西門子工業標準產品的。此處列出的內容來自相關的標準產品。添加了特定 SIPLUS extreme 信息
|
SIPLUS CPU 312C |
|
訂貨號 |
6AG1 312-5BF04-7AB0 |
6AG1 312-5BF04-2AY0 |
|
訂貨號基于 |
6ES7 312-5BF04-0AB0 |
6ES7 312-5BF04-0AB0 |
|
環境溫度范圍 |
-25 ... +70 °C |
-25 ... +60 °C |
|
敷形涂層 |
印刷電路板和電子元件的涂層 |
|
技術數據 |
適用標準產品的技術數據（環境條件除外） |
|
符合在軌道機車上的電子設備使用標準(EN 50155，溫度 T1，等級 1) |
X |
√ |
|
環境條件 |
|
相對濕度 |
100%，允許有冷凝/結霜。不允許在存在冷凝物時進行調試。 |
|
生物活性物質，符合 EN 60721-3-3 |
Class 3B2 霉菌、真菌孢子（動物群除外）。運行期間，不使用的接口必須插上插頭蓋！ |
|
化學活性物質，符合 EN 60721-3-3 |
Class 3C4（包括鹽霧），符合 EN60068-2-52（嚴重程度 3）。運行期間，不使用的接口必須插上插頭蓋！ |
|
機械活性物質，符合 EN 60721-3-3 |
Class 3S4，包括沙/塵土。運行期間，不使用的接口必須插上插頭蓋！ |
|
氣壓（取決于最高指定的最高正溫度范圍） |
1080 ... 795 hPa (-1000 - +2,000 m) 時
參見環境溫度范圍
795 ... 658 hPa (+2 000 - +3,500 m) 時
降容 10 K
658 ... 540 hPa (+3500 -+5000 m) 時
降容 20 K |
關于 SIPLUS 技術文檔，可訪問網址：
http://www.siemens.de/siplus-extreme
 Area of application
CPU 312C 是一種緊湊型 CPU，用于對處理速度要求很高的小型應用。集成數字量輸入/輸出，支持直接連接過程。
集成技術工程的其他用途包括：
- 計數
- 頻率測量
- 周期測量
- 脈寬調制
Design
CPU 312C 安裝有：
- 微處理器;
處理器處理每條二進制指令的時間可達 100 ns。
- 擴展存儲器;
64 KB 高速工作存儲器（相當于大約 21 K 的指令），用于執行相關的程序，為用戶程序提供充分的空間；
SIMATIC 微型存儲卡（最大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
- 靈活的擴展能力
多達 8 個模塊，（1排結構）
- MPI多點接口
內置 MPI 接口可以最多同時建立 6 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過“全局?jǐn)?shù)據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
- 內置輸入/輸出；
10個數字量輸入(均可用于報警處理)和6個數字量輸出，用于將過程信號連接到 CPU 312C。
Functions
- 口令保護;
用戶程序使用密碼保護，可防止非法訪問。
- 塊加密；
函數 (FC) 和功能塊 (FB) 可以通過 S7-Block Privacy，加密存儲于 CPU 以保護專有技術。
- 診斷緩沖;
診斷緩沖區中可存儲最后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
- 免維護的數據后備;
如果發生斷電，則可通過 CPU 將所有保持性數據自動寫入到 SIMATIC 微型存儲卡（MMC 卡）上，且將在再次通電時保持不變。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：
- 概述；
定義名稱、上位名稱和位置 ID
- 啟動；
定義 CPU 的啟動特性和監視時間
- 循環/時鐘存儲器；
指定最大循環時間和負載，設定時鐘存儲器地址。
- 記憶性；
設置保持區
- 日時鐘中斷；
設定起始日期、起始時間和間隔周期
- 周期中斷；
周期設定
- 系統診斷；
確定診斷消息的處理和范圍
- 時鐘；
設定AS內或MPI上的同步類型
- 防護等級；
定義程序和數據的訪問權限
- 通訊；
保留連接源
- MPI多點接口;
定義站地址
- 數字量輸入/輸出
地址設定，輸入繼電器和過程中斷
- 集成功能“計數器”
設定地址，以及 “連續計數”“單次計數”“周期計數”“頻率測量”和“脈寬調制”模式下的參數分配
顯示功能與信息功能
- 狀態和故障指示；
發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。
- 測試功能；
使用編程器，可顯示用戶執行過程中的信號狀態，獨立于用戶程序修改過程變量，并輸出堆棧存儲器的內容。
- 信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。
集成的通訊功能
- 編程器/OP 通訊
- 全局?jǐn)?shù)據通訊
- S7 基本通訊
- S7 通訊(只是服務器)
集成功能
- 計數器；
2個通道（最高 10 kHz），具有獨立方向的比較器，可直接連接到 24V 增量型編碼器。
- 2通道頻率測量；
允許進行頻率測量（高達 10 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
- 周期測量
2個通道�？蓽y量計數信號的周期時間，計數頻率最高為 1 KHz。
- 脈寬調制；
2個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
- 報警輸入（所有數字量輸入）；
報警輸入可以檢測過程事件，并在最短的時間內觸發響應。
|
|
|
|
