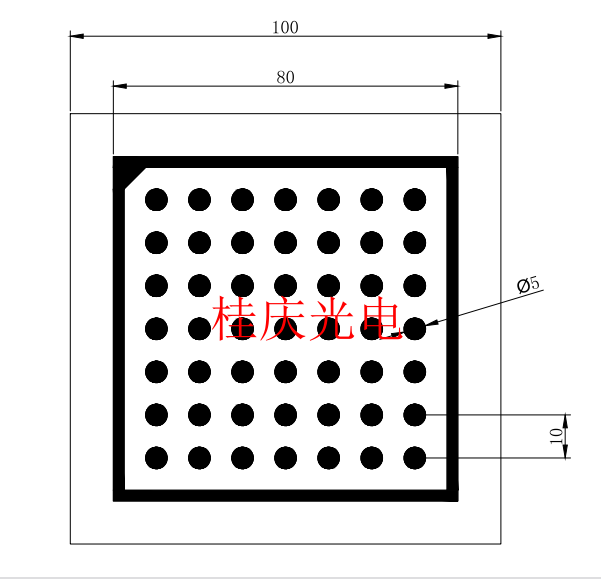

產品特性： 1. 攝像機標定是準確測量目標物體的必要過程，每個鏡頭的畸變程度各不相同，通過攝像機標定就可以校正這個鏡頭的畸 變。在攝像機標定后就可以得到世界坐標系中目標物體米制單位的坐標，攝像機標定其實就是確定攝像機內參和外參的過程 2. 定位精度高達0.001mm； 3.halcon兼容標定板 外圍帶邊框和一個斜角，7x7圓點矩陣 產品規格：80*80mm 圓點直徑：5mm 產品材質：陶瓷漫反射材質
| 產品型號 | 圖形尺寸 | 圓點直徑 | 中心距 | 陣列 | | GQ-H5-0.3125 | 5*5 | 0.3125 | 0.625 | 7*7 | | GQ-H8-0.5 | 8*8 | 0.5 | 1 | 7*7 | | GQ-H10-0.625 | 10*10 | 0.625 | 1.25 | 7*7 | | GQ-H15-0.9375 | 15*15 | 0.9375 | 1.875 | 7*7 | | GQ-H20-1.25 | 20*20 | 1.25 | 2.5 | 7*7 | | GQ-H25-1.5625 | 25*25 | 1.5625 | 3.125 | 7*7 | | GQ-H30-1.875 | 30*30 | 1.875 | 3.75 | 7*7 | | GQ-H64-4 | 64*64 | 4 | 8 | 7*7 | | GQ-H100-6.25 | 100*100 | 6.25 | 12.5 | 7*7 | | GQ-H150-9.375 | 150*150 | 9.375 | 18.75 | 7*7 | | 以上是常用規格，可按照圖紙要求訂做 |

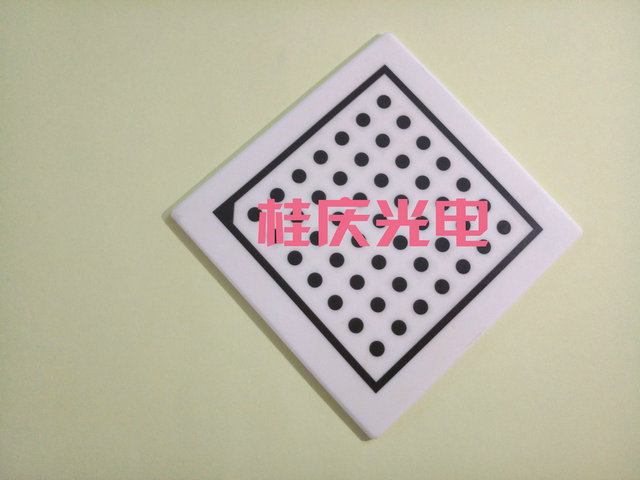

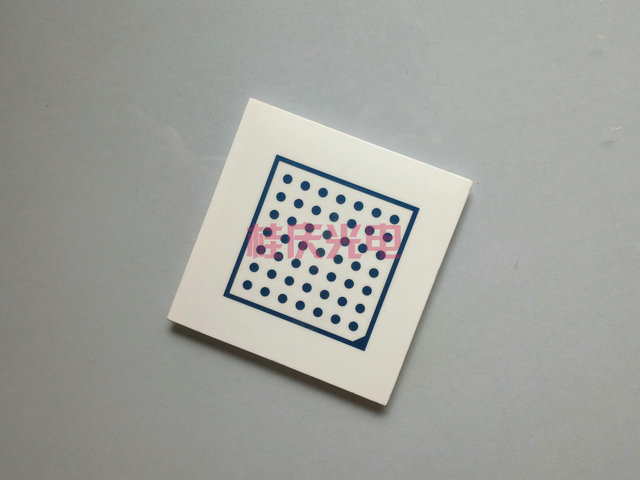

產品圖片：
桂慶光電
咨詢熱線：13926865372 算子生成：此標定板可由halcon算子gen_caltab(7, 7, 0.01, 0.5, 'caltab.descr', 'caltab.ps')生成描述文件，算子中的單位為米； 選擇標定板大�。� 根據視場大小選擇合適的標定板，halcon文檔中建議標定板圖案尺寸至少要大于1/4視場，小于整個視場，拍攝15-20幅標定圖像；建議標定板圖案大于1/3視場，小于整個視場，標定圖像數量視要求而定；對于halcon12版本的標定板，建議標定板圖案大于視場區域，不同姿態標定圖像5幅左右；halcon12版本的標定板目前只支持halcon12，但halcon12版軟件可使用之前版本的標定板；
|
