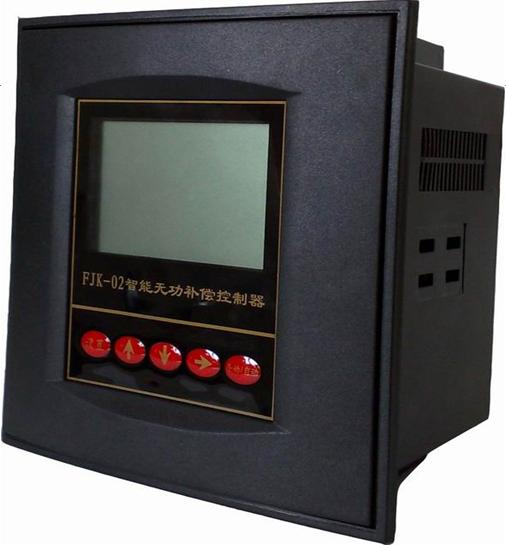

一、產品簡介

1.1全數字化設計，交流采樣．人機界面采用大屏幕LCD中文液晶顯示器。

1.2秉承以人為本的設計理念，模塊化組裝，外觀流線設計。

1.3可實時顯示L1、L2、L3各相功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電容輸出顯示及投切狀態報警等信息。

1.4設置參數中文提示，數字輸入。

1.5電容器控制方案支持三相補償、分相補償、綜合補償方案，可通過菜單進行設置控制方案。

1.6電容器投切控制程序支持等容/編碼（1:2、l:2:3、l:2:4:8…）及模糊控制投切方式

1.7具有手動補償／自動補償兩種工作方式。

1.8取樣物理量為無功功率，具有諧波測量及保護功能。

1.9控制器具有Rs一485,MODBUS標準現場總線通訊接口，方便接入智能開關柜系統。選配定制的工廠配電監測系統管理軟件，裝入用戶計算機系統，與控制器通訊口連接，即可在計算機顯示器觀察現場實時數據及用戶系統的歷史負荷曲線和報表，為用戶節能降耗提供快捷方便的現場數據

二、技術參數

環境條件

海拔高度：≤2500m

工作溫度：﹣20℃～+60℃

存儲溫度：﹣25℃～+70℃

無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在，安裝地點無劇烈振動、無雨雪侵蝕。

測量數據

測量電壓：100V～290V

測量電流：0～6000A

測量功率因數：滯后0.200～超前0.200

工作電源：220V±20%

測量頻率：47～53Hz

顯示有功功率：0～6553KW

顯示無功功率：0～6553Kvar

顯示電壓總諧波畸變率：0.0～100.0%

靈敏度：50mA

顯示電流總諧波畸變率：0.0～100.0%

顯示版本：4.2（本機升級版本序號）

輸入/輸出信號

取樣電壓：L1、L2、L3相電壓

取樣電流：母線L1、L2、L3相電流互感器二次0～5A

12V 30mA/支路（動態）

繼電器干結點5A/250V阻性（靜態）

注意：取樣電壓與取樣電流應同相

顯示性能

LCD液晶顯示器數據顯示刷新周期≤1s

通訊接口數據

通訊接口：RS–485

通訊速率：4800～38400bps(無校驗位)

協議：MODBUS通訊協議

測量精度

電壓：±0.5%

有功功率：±1.0%

電流：±0.5%

無功功率：±1.0%

功率因數：±1.0%

頻率：±0.1Hz

注意：以上數據是根據控制器預熱10分鐘后，以及一年內校準所得

設置數據

電流變比：01～1200（比率值）

延時時間：0.1s～30s(FJK)

目標為COSΦ：滯后0.90～超前1.00步長0.01

過壓設定：230v～290v,或關閉

欠壓設定：180v～200v,或關閉

投切門限：:0.5～1.2(設定值為投入門限值）步長0.1

切除門限﹦1.2﹣當前設定值

諧波保護：Hv:1.0%～50.0%(0.0％為關閉)Hi:2.0%～100.0%(0.0％為關閉）

分相補償電容器組數設置：0～4(表示每一相的組數)

三相補償電容器組數設置：0～12

電容器組數分配:分相組數×3﹢三相組數≤12

電容預置:0～999Kvar／組

ID號設置

本機具有通訊接口，支持MODBUS協議,本項包括ID號和485通訊接口的通訊速率設置,ID號為描述本機在系統網絡中的地址號001～255,通訊速率為4800～38400bps

可靠性：

平均無故障時間(MTBF):＞25000小時
