FJK-01無功補償控制器說明書

一、產品特點

1.有功率因數COSφ為1.00的穩定工作區和超前切除門限設定，使控制的穩定區擴大、節能效果更好。

2.可操作面板功能鍵，使數字屏顯示當前電網的功率因數、電壓、電流值。

3.可操作面板功能鍵，設定或修改功率因數的投入門限、切除門限、延時時間、過電壓報警，實現人機交流，參數設定后具有記憶功能。

4.對電網的過補償、欠補償、過電壓、欠電流等情況，都能自動顯示并做出相應的處理。

二、技術參數

參數類別 參數值 出廠設定值

取樣電壓 380V±15%

取樣電流 n/5A(Is﹤5A)

頻率 50~60Hz

靈敏度 100mA

投入門限 滯后0.85~0.99可調 步長0.01 0.95

切除門限 超前-.99~-.94 可調 步長0.01  -.99

延時設定 1~120s 可調 步長1s 30s

過壓設定 0~999V 可調 步長5V 430V

欠流設定 0.00~9.99A 可調 步長0.05A 0.20A

COSφ顯示 超前、滯后（0.00~1.00）分辨率0.01

工作方式 連續工作、循環投切

輸出路數 1~10回路

輸出端容量 每組7A、220V、阻性20A、380V阻性

防護等級 外殼的防護等級為IP30

重量 ﹤1.5kg

三、產品功能

FJK-01系列智能無功功率自動補償控制器是低壓配電系統補償無公功率專用控制器，可與各種型號低壓靜電電容屏配套使用。

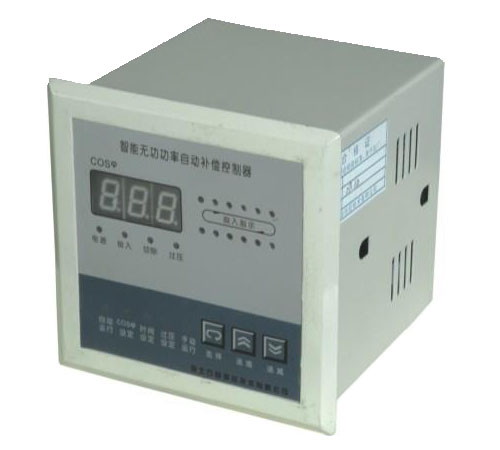

    FJK-01（安裝開孔尺寸為113×113mm），控制器采用單片機控制，吸取國內外先進技術、更新軟件，從而達到增加功能、提高精度、穩定可靠、性能指標符合國家“低壓無功功率自動補償控制器”最新專業標準JB/T9663-1999的規定。

四、安裝方法

采用嵌裝方式，補償控制器側面設安裝孔，緊固附件的掛鉤插入孔內，旋轉件上螺絲即把控制器固定在屏上。
