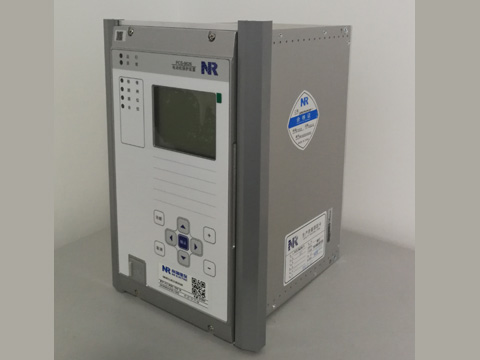

南瑞繼保PCS-9621C站用變保護裝置

1.1 應用范圍

PCS-9621C站用變保護裝置適用于110kV 以下電壓等級的非直接接地系統或小電阻接地系統中的站用變或者接地變保護及測控。

裝置通過常規電磁式互感器采集模擬量，支持IEC61850 規約。

1.2功能配置

保護

1.     過流保護

2.     零序過流保護

3.     低壓側零序過流保護

4.     非電量保護

5.     過負荷保護告警

6.     小電流接地選線

測控

7.     遙信17路，自定義遙信開入，事件順序記錄（SOE）

8.     遙測13個

9.     遙控3組

10.   遙脈4個

保護信息

11.   在線監測信息

12.   狀態變位信息

13.   告警信息

14.   保護動作信息

15.   就地及遠方操作

1.3 性能特征

l 高性能的通用型硬件，實時計算：采用32位高性能的雙核處理器，核1完成保護運算與出口邏輯，核2實現事件記錄、故障錄波、人機接口、后臺通信及打印等功能。高性能的硬件保證了裝置在每一個采樣間隔對所有繼電器進行實時計算。

l 雙重化采樣：采用雙重化采樣及互校技術，一路用于保護元件動作行為計算，一路用于開放出口正電源，確保保護采樣的可靠性和保護行為的正確性。

l 軟件模塊化設計：裝置提供完備的保護功能，各保護元件按模塊化設計，相互獨立，可靈活配置。

l 通信功能齊全：具有靈活的通訊方式，可配3個100Mbps以太網接口，2個RS-485串口，1個RS-232打印串口。支持電力行業通訊標準DL/T667-1999（IEC60870-5-103）和DL/T860（IEC61850）。支持100Mbps、超五類線或光纖通訊接口。

l 調試維護方便：具有友好的人機接口和豐富的PC機輔助軟件，方便裝置設置和調試。
