NI myDAQ虛擬儀器測控實驗系統

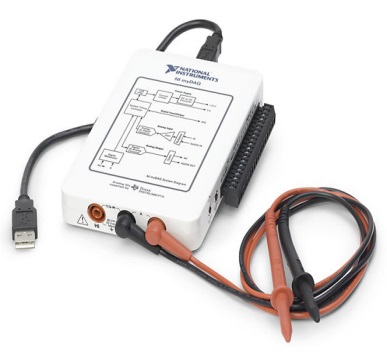

一、myDAQ數據采集卡

NI myDAQ 是一種使用 NI LabVIEW 軟件的低成本便攜式數據采集 (DAQ)設備，用戶可使用它測量和分析實際信號。 NI myDAQ 適用于電子設備和傳感器測量。通過與計算機上的 NI LabVIEW 配合，用戶可分析和處理獲取的數據并可隨時隨地控制簡單的進程。NI myDAQ 采用 USB 接口，提供了模擬輸入 (AI) 、模擬輸出 (AO) 、數字輸入和輸出 (DIO) 、音頻、電源和數字萬用表 (DMM) 函數。

技術參數：

myDAQ配套主實驗箱:

·采用主實驗箱+模塊化實驗板結構；

·電源輸出功能：提供+5V、-5V、+12V、-12V直流電源。

·實驗面包板：170*65mm；

·采集卡接線端口：20針（適用美國NI公司myDAQ數據采集卡接口）；

·實驗模塊接線端口：20路；

·實驗箱尺寸：52cm*33cm*15cm；

myDAQ配套實驗對象：

1.實驗模塊：

·壓力傳感器與調理電路模塊；

·電機調速與測速電路模塊；

·溫度傳感器與控溫模塊；

·光強度檢測與控制模塊；

·磁場傳感器與調理電路模塊；

·濕度傳感器與調理電路模塊；

·紅外發射接收與調理電路模塊；

·熱釋電傳感器與調理電路模塊；

·開關量信號控制和檢測電路模塊；

·可燃氣體傳感器與調理電路模塊；

·交通燈控制電路模塊；

·音頻傳感器與調理電路模塊；

·熱電偶傳感器與調理電路模塊；

·加速度傳感器與調理電路模塊；

·超聲波發射接收與調理電路模塊；

·PH值酸堿度測量電路模塊；

·懸臂梁電阻應變片與調理電路模塊；

·步進電機控制與位置檢測電路模塊；

·光電池照度檢測與控制模塊；

2.實驗內容：

·函數信號源實驗；

·數字存儲示波器實驗；

·頻譜分析儀實驗；

·任意波形發生器實驗；

·溫度測量與溫度控制PID實驗

·光強檢測與控制實驗；

·濕度計檢測實驗；

·紅外數據傳輸實驗；

·電子秤測重實驗；

·電機調速與測速開環實驗；

·電機調速與測速閉環PID實驗；

·熱釋電人體感應實驗；

·磁場場強檢測實驗；

·開關量信號控制和檢測實驗；

·流水燈與搶答器控制實驗；

·自動控制窗簾系統實驗；

·遙控電風扇系統實驗；

·可燃氣體檢測實驗；

·交通燈系統控制實驗；

·音頻分析測量實驗；

·熱電偶溫度檢測實驗；

·加速度測量實驗；

·振動測量實驗；

·超聲波測距實驗；

·PH值測量實驗；

·懸臂梁應力分析實驗；

·步進電機控制與位置檢測實驗；

·光電池照度計實驗；

myDAQ配套實訓對象：

·myQuake NI miniSystem振動測量控制裝置；

本裝置使用NI myDAQ的模擬輸出端口來驅動并控制振動平臺產生地震P波。不同的建筑結構可以放置在這個平臺上，用兩個加速度傳感器通過模擬輸入端口進行檢測。

·myTemp NI miniSystem材料保溫特性裝置；

本裝置使用NI myDAQ的模擬輸入端口讀取三路熱敏電阻傳感器信號�？梢蕴剿鞑牧峡茖W與綠色工程的重要概念，包括熱傳遞、熱傳導、熱對流和熱輻射。窗體頂端

·myVtol NI miniSystem垂直起降飛行動力學裝置；

本裝置使用可變PC風扇來產生單自由度（DOF）裝置所需的上升力。風扇的飛行距離通過霍爾效應傳感器來測量。該系統可用于基礎飛行動力學、運動控制和比例積分微分(PID)控制等的基礎概念教學中。學生可以直接探索這些概念，控制系統懸停、垂直起飛和降落，從而了解與直升機或鷂式噴氣機相似的應用。窗體底端

·雙容水箱液位控制裝置；

本裝置使用NI myDAQ的模擬輸出端口來驅動并控制水泵，用模擬輸入端口通過液位傳感器測量水箱液位。用數字端口通過流量傳感器測量液體流量。

實訓內容：

1. 差壓傳感器的零點遷移和性能測試；

2. 液位測量和控制；

3. 流量傳感器標定；

4. 壓差損失觀察；

5. 單容自衡水箱的對象特性測試；

6. 雙容自衡水箱的對象特性測試；

7. 單容水箱液位PID控制；

8. 雙容水箱液位PID控制；

·太陽能電池檢測實訓裝置；

本裝置使用NI myDAQ的模擬輸出端口來驅動并控制模擬一個太陽光源，用模擬輸入端口通過溫度傳感器測量光伏電池溫度，通過光照傳感器測量光照度，通過電流電壓傳感器檢測光伏電池的電流電壓。

實訓內容：

1. 光伏電池電流監測；

2. 光伏電池電壓監測；

3. 光伏電池溫度監測；

4. 光伏電池照度監測；

·人工氣候室監控實訓裝置；

本裝置使用NI myDAQ的模擬輸出端口來驅動并控制加熱和制冷系統及光照度，用模擬輸入端口通過溫度傳感器測量環境溫度，通過光照傳感器測量光照度，通過濕度傳感器測量環境溫度。

實訓內容：

1. 環境溫度PID控制；

2. 環境濕度PID控制；

3. 環境光照度監測控制；

NI myDAQ基礎實驗板：

1. 電路實驗板；

2. 模電實驗板；

3. 數電實驗板；

4. 信號與系統實驗板；

配套軟件：

1. 提供LabVIEW軟件 VIs 驅動程序；

2. 提供教學用Labview軟件樣例程序；

3. 提供DSOlab信號綜合分析軟件；

4. NI myDAQ配套 軟件；
