產品概述

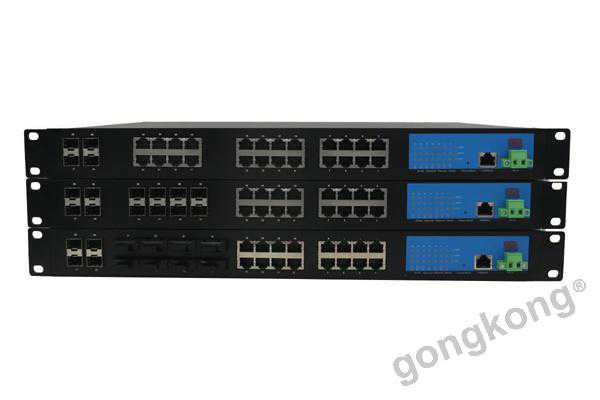

28口百兆非網管型工業以太網交換機采用高強度IP40防護外殼，工業級EMC設計，包括Ck4128-24TX、Ck4128-24FX、Ck4128-16TX、Ck4128-16FX、Ck4128-16TX8FX和Ck4128-8TX16FX六款，是深圳市訊記科技有限公司自主研發的二層以太網交換機。產品提供可選8/16/24個10/100M自適應以太網端口、可選8/16/24個100Base-FX光口（默認SC接口，可選FC、ST）和4個1000M SFP接口（選配1000Base-X或1000Base-T模塊）�；�于工業安裝需求，提供1U標準機架式安裝方式。本產品同時采用無風扇、低功耗、工業級設計，-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的以太網通訊解決方案。

性能特點

• 符合IEEE802.3/802.3u/802.3z標準，存儲轉發交換方式

• 提供可選8/16/24個10/100M自適應以太網端口，支持端口自動翻轉（Auto MDI/MDIX）

• 提供可選8/16/24個100Base-FX光口（默認SC接口，可選FC、ST）

• 提供可選4個1000M SFP接口（選配1000Base-X或1000Base-T模塊）

• 采用高強度IP40外殼及工業級EMC設計

• 支持冗余寬電壓100V~240V AC電源輸入（24V DC和 48V DC可選）

• -40~75℃工作溫度范圍

•

詳細規格

• 技術

• 標準：IEEE802.3、IEEE802.3u、IEEE 802.3z

接口

• RJ45電口：10/100Base-T(X)速率自適應、全/半雙工模式，MDI/MDI-X自適應

• 光口：100Base-FX百兆全雙工，默認SC接口，可選FC、ST，最遠可傳輸120公里

• SFP接口：1000Base-X或SFP Copper 1000Base-T（支持雙絞線傳輸）

交換屬性

• 十兆轉發速度：14881pps

• 百兆轉發速度：148810pps

• 千兆轉發速度：1488096pps

• 傳輸方式：存儲轉發

• 系統交換帶寬：12.8Gbps

• 緩存大�。�1.5Mbits

• MAC地址表：16K

電源

• 交流電源：冗余寬電壓100~240V AC(50~60Hz 1.2A)電源輸入，采用三線單相電源線

• 直流電源：冗余寬電壓18~36V@24VDC(可選48V DC)電源輸入，采用2芯7.62mm間距標準工業端子，電源支持防反接和無極性功能

機械特性

• 尺寸（W×H×D）：440mm×46mm×328mm

• 凈重：3.20kg

• 外殼：IP40等級保護，金屬外殼

• 安裝：1U標準機架

工作環境

• 工作溫度：-40℃~75℃

• 存儲溫度：-40℃~85℃

• 相對濕度：5%~95%（無凝露）

保修

• 保修期：5年
