型號 EM AM06SMART200西門子plc的模擬量輸入/輸出模塊技術規范

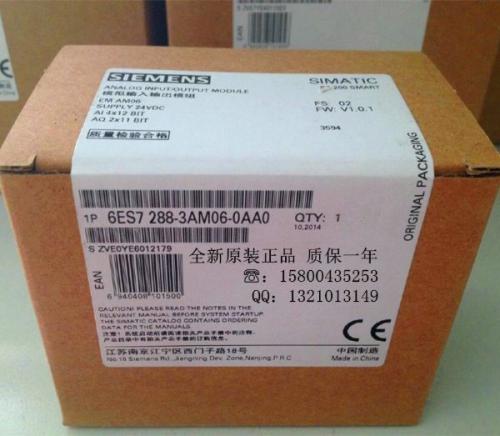

訂貨號（MLFB）: 6ES7 288-3AM06-0AA0

常規

尺寸 W x H x D（mm） 45 x 100 x 81

重量 173.4 g

功耗 2.0 W（空載）

電流消耗（SM 總線） 80 mA

電流消耗（24 V DC） 60 mA（空載）

6ES7 288-3AM06-0AA0的模擬輸入

輸入路數 4

類型 電壓或電流（差動）：可 2 個選為一組

范圍 ±10 V，±5 V，±2.5 V，或 0 ~ 20 mA

滿量程范圍（數據字） -27,648 ~ 27,648

過沖/下沖范圍（數據字） 電壓：27,649 ~ 32,511/-27,649 ~ -32,512

電流：27,649 ~ 32,511/-4,864 ~ 0

上溢/下溢（數據字） 電壓：32,512 ~ 32,767/-32,513 ~ -32,768

電流：32,512 ~ 32,767/-4,865 ~ -32,768

分辨率 電壓模式：11 位 + 符號位

電流模式：11 位

最大耐壓/耐流 ±35 V / ±40 mA

平滑化 無，弱，中或強

噪聲抑制 400，60，50 或 10 Hz

輸入阻抗 ≥ 9 MΩ（電壓）

隔離（現場側與邏輯側） 無

精度（25˚C /0 ~ 55˚C） 電壓模式：滿量程的±0.1%/±0.2%

電流模式：滿量程的±0.2%/±0.3%

模數轉換時間 625 μs（400 Hz 抑制）

共模抑制 40 dB，DC 到 60 Hz

工作信號范圍 信號加共模電壓必須小于 +12 V 且大于 - 12 V

電纜長度（最大值） 10m，屏蔽雙絞線

6ES7 288-3AM06-0AA0的模擬輸出

輸出路數 2

6ES7 288-3AM06-0AA0模塊的類型 電壓或電流

范圍 ±10 V 或 0 ~ 20 mA

分辨率 電壓模式：10 位+ 符號位

電流模式：10 位

滿量程范圍（數據字） 電壓：-27,648 ~ 27,648

電流：0 ~ 27,648

精度（25 ˚C/0 ~ 55 ˚C） 滿量程的 ± 0.5%/ ±1.0%

穩定時間（新值的95%） 電壓：300 μs（R），750 μs（1 μF）

電流：600 μs（1 mH），2 ms（10 mH）

負載阻抗 電壓 ≥ 1000 Ω

電流 ≤ 600 Ω

STOP 模式下的輸出狀態 上一個值或替換值（默認值為 0）

隔離（現場側與邏輯側） 無

電纜長度（最大值） 100 m，屏蔽雙絞線

診斷

上溢/下溢 √

對地短路（僅限電壓模式） √

斷路（僅限電流模式） √

24 V DC √
