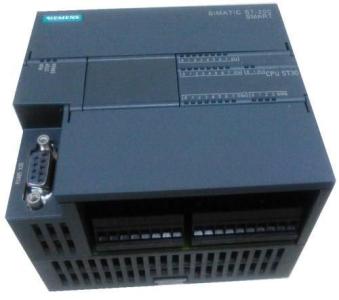

CPU SR20技術規范

型號 CPU SR20 AC/DC/RLY

訂貨號: 6ES7 288-1SR20-0AA0

常規

尺寸 W x H x D（mm） 90 x 100 x 81

重量 367.3 g

功耗 14 W

可用電流（EM 總線） 最大 740 mA（5 V DC）

可用電流（24 V DC） 最大 300 mA（傳感器電源）

數字輸入電流消耗（24 V DC） 所用的每點輸入 4 mA

CPUSR20西門子plc產品特征

用戶儲存器 12 KB 程序存儲器/8 KB 數據存儲器/10 KB 保持性存儲器

板載數字 I/O 12 點輸入/8 點輸出

過程映像大小 256 位輸入（I）/ 256 位輸出（Q）

位存儲器（M） 256 位

臨時（局部）存儲 主程序中 64 字節，每個子程序和中斷程序中 64 字節

CPUSR20的I/O 模塊擴展 最多4個擴展模塊

信號板擴展 最多 1 個信號板

高速計數器 共 4 個

單相：4 個 60 kHz

正交相位： 2 個 40 kHz

脈沖輸出 不支持

脈沖捕捉輸入 12

循環中斷 共 2 個，分辨率為 1 ms

沿中斷 4 個上升沿和 4 個下降沿（使用可選信號板時，各 6 個）

存儲卡 Micro SD 卡（可選）

實時時鐘精度 +/- 120 秒/月

實時時鐘保持時間 通常為 7 天，25 ˚C 時最少為 6 天（免維護超級電容）

西門子plc的性能

布爾運算 0.15 μs/指令

移動字 1.2 μs/指令

實數數學運算 3.6 μs/指令

S7-200 SMART 支持的用戶程序元素

POUs 類型/數量

• 主程序：1 個

• 子程序：128 個（0 到 127）

• 中斷程序：128 個（0 到 127）

嵌套深度

• 來自主程序：8 個子程序級別

• 來自中斷程序：4 個子程序級別

6ES7 288-1SR20-0AA0西門子plc累加器 4 個

定時器 類型/數量

• 非保持性（TON，TOF）：192 個

• 保持性：64 個

計數器 256 個

CPUSR20西門子plc的通信功能：

端口數 1 個以太網口/1 個串口（RS485）/1 個附加串口（可選 RS232/485 信號板）

HMI 設備 每個端口 4 個

編程設備（PG） 以太網：1 個

連接數 以太網：

• 4 個用于 HMI西門子觸摸屏

• 1 個用于編程設備

串口（RS485）：

• 4 個用于 HMI

電纜類型 以太網：CAT5e 屏蔽電纜

RS485：PROFIBUS 網絡電纜

6ES7 288-1SR20-0AA0西門子plc的電源

電壓范圍 85 ~ 264 V AC

電源頻率 47 ~ 63 Hz

浪涌電流（最大） 264 V AC 時 9.3 A

隔離（輸入電源與邏輯側） 1500 V AC

漏地電流，AC 線路對功能地 最大 0. 5 mA

保持時間（掉電） 120 V AC 時 30 ms

240 V AC 時 200 ms

內部保險絲（用戶不可更換） 3 A，250 V，慢速熔斷

傳感器電源

電壓范圍 20.4 ~ 28.8 V DC

額定輸出電流（最大） 300 mA（短路保護）

最大波紋噪聲（＜10 MHz） ＜1 V 峰峰值

隔離（CPU 邏輯側與傳感器電源） 未隔離

數字輸入

輸入點數 12

類型 漏型/源型（IEC 1 類漏型）

額定電壓 4 mA 時 24 V DC，額定值

允許的連續電壓 最大 30 V DC

浪涌電壓 35 V DC，持續 0.5 s

邏輯 1 信號（最小） 2.5 mA 時 15 V DC

邏輯 0 信號（最大） 1 mA 時 5 V DC

隔離（現場側與邏輯側） 500 V AC，持續 1 min

隔離組 1

濾波時間 每個通道可單獨選擇（包括信號板的數字輸入）：

0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs

0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms

HSC 時鐘輸入頻率（最大）

（邏輯 1 電平 = 15 ~ 26 V DC）

單相：4 個 60 kHz

正交相位：2 個 40 kHz

同時接通的輸入數 12

電纜長度 屏蔽：500m（正常輸入），50m（HSC 輸入）；非屏蔽：300m（正常輸入）

數字輸出

輸出點數 8

類型 繼電器，干觸點

電壓范圍 5 ~ 30 V DC 或 5 ~ 250 V AC

最大電流時的邏輯 1 信號 －
