旗眾四軸運動控制卡 精準四軸六軸八軸運動控制卡 深圳市旗眾智能科技有限公司


旗眾四軸運動控制卡 精準四軸六軸八軸運動控制卡
產品型號: QZMC3004
產品價格: 價優
產品品牌: 旗眾智能

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 馮小姐
所在區域： 廣東.深圳
辦公地址： 龍崗區翠寶路28號賽格導航科技園
郵　　編： 518000
電　　話： 0755-89455915
移動電話： 18676773598
傳　　真： 沒填
電子郵件： 2549457896@qq.com
公司主頁： http://www.qizhongmc.com

詳細描述:

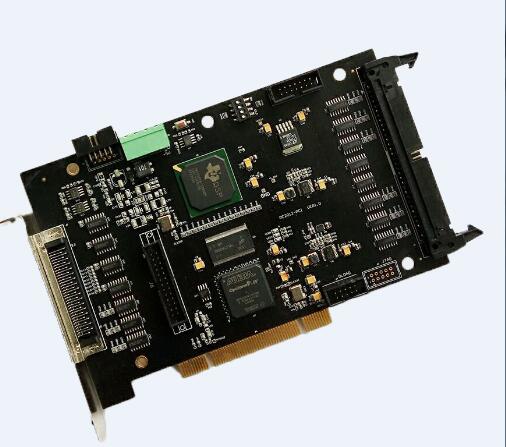

QZMC3004系列PCI運動控制卡基于PCI總線的高性能4軸伺服/步進控制器，支持一個系統中使用多達16塊控制器控制192路伺服/步進電機。用戶可將動態鏈接庫與相應控制系統所需的數據處理、界面顯示、用戶接口等應用程序模塊集成在一起，構建符合特定應用領域要求的控制系統。


特點：


1、PCI總線，即插即用

2、支持2軸直線圓弧插補，螺旋、橢圓插補

3、支持1-6軸任意直線插補

4、S/T曲線速度規劃

5、支持PVT運動模式

6、支持電子齒輪、電子凸輪功能

7、支持不對稱加減速控制

8、可多次改變目標位置、速度

9、軸運動具有觸發疊加功能


產品規格：



外形尺寸200.5×127×11
PCI接口32-bit, 33MHz
電機驅動器接口12組，4MHz，差分，兼容RS422
電機相對編碼器接口8組，8MHz，差分，兼容RS422
電機使能輸出/報警復位信號接口12組，導通電流10mA
電機報警信號接收接口12組，接入電阻4.7kΩ
探針高速輸入信號接口12組，接入電阻4.7kΩ，響應延時＜200ns
可配置輸入接口共64路輸入，包含12組機械正負限位和原點信號
可配置輸出接口32路
擴展可配置輸入接口32路
擴展可配置輸出接口32路
擴展脈沖輸出4路
電源接口24±10%V
5V供電輸出5±10%V，12路，100mA限流供電（外置編碼器、光柵尺等供電）


QZMC3004系列產品選型







規格
QZMC3004-1QZMC3004-3QZMC3004-4
基本功能控制伺服/步進軸數444
控制模擬量軸數088
數字輸入108108108
數字輸出888888
高速輸入√√√
高速輸出√√√
S曲線速度規劃√√√
2-3軸任意直線插補√√√
3-6軸任意直線插補√√√
2軸圓弧插補√√√
2軸橢圓插補√√√
脈沖輸出頻率8M√√
P+D脈沖輸出√√√
P+P脈沖輸出√√√
A/B相脈沖輸出√√√
編碼器反饋輸入通道0√√
編碼器反饋輸入頻率8M8M8M
編碼器P+D脈沖輸入--√√
編碼器A/B相相差脈沖輸入--√√
編碼器脈沖倍頻--√√
模擬量輸出通道8√√
模擬量輸出位數16√√
模擬量輸入通道8√√
模擬量輸入位數12√√
探針信號輸入通道√√√
軟件限位√√√
硬件限位√√√
急停√√√
輸入鎖存√√√
回零模式131313
特殊功能PLC功能------

連續軌跡√√√

2軸螺旋插補√√√

多軸同動--√√

閉環控制--√√

在線改變目標位置√√√

在線改變目標速度√√√

軸運動觸發疊加√√√

電子齒輪√√√

電子凸輪--√√

手輪√√√

方形區域限位√√√

飛行觸發√√√

圓弧區域限位√√√

高速計數√√√

PVT√√√

反向間隙補償√√√

螺距補償√√√






產品應用


1、適用于軸數較多、控制復雜的應用場合：半導體加工設備：如固晶機；

2、點膠設備：點膠機；

3、檢測設備：AOI檢測，VFI；

4、微鉆設備：開槽機，磨尖機，套環機；

5、裝配生產線：鎖螺絲機等
