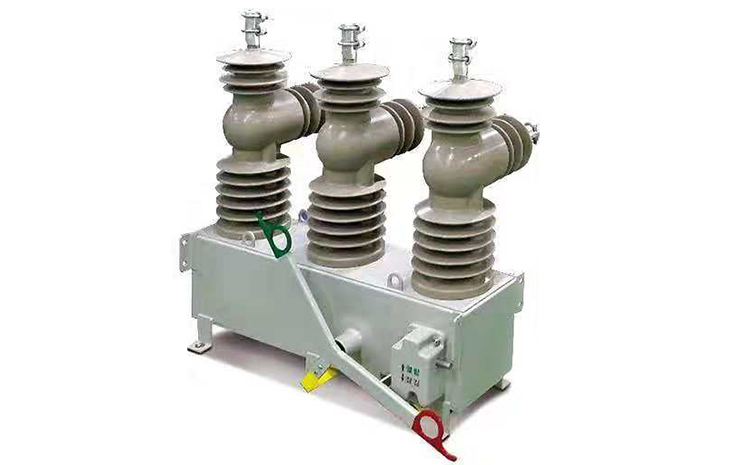

35kv高壓交流自動重合器

1、產品概要

1. 35kv高壓交流自動重合器是滿足快速發展的智能配電網該產品同時符合一二次融合標準及要求，對終端開關設備的需求而開發的新一代智能自動真空重合器。

2. 35kv高壓交流自動重合器利用電壓,電流,時間,計數（失壓次數和故障電流次數）信息控制的線路自動化智能真空重合器,它保留了電流時間控制（IT）和電壓時間控制（VT）方式的優點并禰補了其缺陷。具有速斷、過流、過壓、欠壓、缺相、單相接地、涌流抑制、冷負荷起動抑制開斷、斷線、高阻抗接地等保護功能。適應于配網的環網線路、放射性線路、分支線路和終端用戶線路.

2、結構特點

       35kv高壓交流自動重合器采用SF6(干燥空氣)氣體絕緣、真空滅弧方式，具有良好的絕緣和滅弧性能。VITC控制裝置發出指令，由彈簧操作機構或永磁操作機構操作開關合閘/分閘，分/合閘狀態由機械保持。與自動分段器或其它FTU的配電自動化開關相配合具有很好的兼容性。

3、35kv高壓交流自動重合器使用環境:

• 環境溫度:-40~80℃

• 濕度條件:0~100%(相對溫度)

• 使用海拔:5000m以下

• 最大日溫差:≤25℃

• 風壓不超過:700pa(相當于風速 34m/s)

• 耐地震能力:按 8 度設防,地面水平加速度 0.25g,垂直加速度 0.125g.承受三周正鉉波/水平和垂直加速度同時作用,并考慮引出線端部套管連接導線及震蕩的影響。

• 安裝場所:沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。

• 污穢等級：III類、IV類

• 覆冰厚度：10mm

• 積雪強度：35mm

• 日照強度：0.1W/cm
