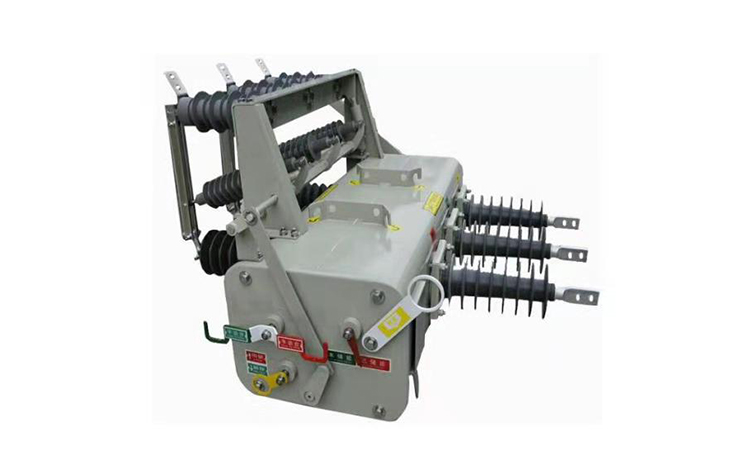

ASS24kv分段用戶分界負荷開關

一、產品概要：

       ASS24kv分段用戶分界負荷開關是為了克服VT電壓時間方式、IT電流時間方式的缺點而設計的，采用電壓、電流、時間、計數信息方式的配網自動化負荷開關。不僅具有VT電壓時間方式、IT電流時間方式的保護功能,還克服了IT, VT方式不能同時滿足放射性線路、環網線路、中性點接地系統和中性點不接地系統運行的局限性；不僅減少了負荷開關的動作次數，而且還可迅速解除故障恢復供電。

       ASS24kv分段用戶分界負荷開關采用分段器模式，適用于10kV架空配電線路和用戶分支線路，具有過電流、過電壓、欠電壓、斷線缺相、高阻抗接地故障保護功能。對閉鎖電流（900A）以內的過負荷故障或接地故障直接分閘并解除故障；對閉鎖電流（900A）以上的短路故障電流由后備保護裝置切除故障后分段器動作并分離故障區段；對缺相故障，由欠壓保護功能保護三相用戶的缺相保護及諧震等引起的過電壓保護。能迅速分離故障區段，使故障隔離在用戶分界區段內，防止因用戶故障波及整條配電線路，引起大面積停電事故發生。

       配置有FTU、RS-232/RS-485通訊接口和通訊模塊，與主站通訊構成為“中心控制型”的配網自動化系統。在不需要通信和主站前提下，由開關之間VITC自動配合完成全線路保護的饋線自動化。


二、ASS24kv分段用戶分界負荷開關使用環境：

• 環境溫度 : -40 ~ 80℃

• 濕度條件 : 0 ~ 100% (相對溫度)

• 使用海拔 : 5000m 以下

• 最大日溫差:≤25℃

• 風壓不超過:700pa(相當于風速34m/s)

• 耐地震能力:按8度設防,地面水平加速度0.25g,垂直加速度0.125g.承受三周正

• 鉉波/水平和垂直加速度同時作用,并考慮引出線端部套管連接導線及震蕩的影響。

• 安裝場所:沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。

• 污穢等級：III類、IV類

• 覆冰厚度：10mm

• 積雪強度：35mm

• 日照強度：0.1W/cm2

• 歷年平均雷暴日:40天

三、ASS24kv分段用戶分界負荷開關特點

1. 本體內部使用絕緣及滅弧性能良好的高純度的(99.9%以上)SF6氣體，具有極短的滅弧時間(1/2周波Cycle)和良好的絕緣恢復特性，絕緣性能極好。另外,負荷電流開斷時電弧的滅弧時間很短，開斷部位的觸點消耗量小，因此不須要開斷部位的保修及更換.。

2. 主回路的操作機構儲能合閘時，具備在0.065秒以內可以合閘的彈簧儲能操作機構，與后備保護裝置保護配合時不會有問題。

3. 零表壓(0 ㎏-f/cm2)下保證絕緣性能及滅弧性能；如果SF6氣體泄漏導致本體內部氣體壓力降到零表壓時，也能保證絕緣性能及滅弧性能。

4. 負荷開關的外殼是由不銹鋼（ Stainless Steel）制作，所以沒有腐蝕。操作機構及開關傳動部分裝置在本體內部。因此，沒有銹蝕不會引起操作誤動作。

5. 本體內置電壓傳感器和電流互感器，提供配電自動化所需要的線路電壓信息及電流信息。

6. 主回路的動觸頭采用梅花瓣型接點，開斷能力強，耐受電流大，可靠性高。
