君通QCX5磁力啟動器殼體廠家直銷熱賣上海人民正泰德力西基本介紹

11KW 15KW磁力啟動器外殼 QCX5磁力啟動 詳細說明：

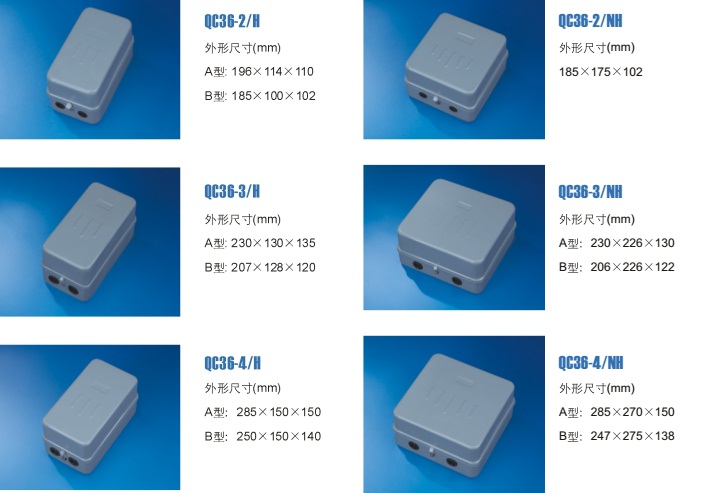

    磁力啟動器外殼廠家批發 磁力啟動器拉伸鐵殼 磁力啟動器外殼價格 磁力起動器鐵殼 配件 QCX5磁力啟動器拉伸鐵殼 可定制
    詢價交易鏈接：

   QCX5空壓機保護器（QCX5空壓機磁力起動器）適用于交流50Hz 或60Hz，額定工作電壓660V 及以下，額定工作功率為15kW及以下空氣壓縮機的啟動、停止及過載保護之用。 QCX5空壓機保護器有交流接觸器、熱過載繼電器組成，裝于具有一般防塵能力的金屬防護外殼 內，并有易于操作的按鈕。熱過載繼電器具有溫度補償及自動與手動復位功能，可以板動調節鈕進行電 流整定。熱過載繼電器還帶有斷相保護機構，當電動機在斷相運轉時，能夠切斷電動機電源進行斷相保護。


君通QCX5磁力啟動器殼體廠家直銷熱賣上海人民正泰德力西性能特點

 型號含義 QC X5 - □ 額定工作電流 設計序號 電磁起動器

     工作條件 ◆ 海拔高度不超過2000m；

     ◆ 周圍空氣溫度不超過 40℃，且24 小時內的平均值不超過 35℃全年的平均溫度為 20℃，周圍空氣 溫度的下限值是-5℃；

     ◆ 周圍空氣是清潔的，不應有塵埃、煙灰、**氣體和蒸氣或含鹽而污染。大氣的相對濕度在周圍的空 氣溫度為 4 0 ℃不超過5 0 % ；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為 90%，同時該月的月平均最低溫度為 25℃，并考慮到因溫度變化發生在產品表面上的凝露；

     ◆ 與垂直面的傾斜度不超過5?。 主要技術參數

     ◆ 起動器約定發熱電流和額定工作電流見表1 表1 型 號 額定工作電流(A) 不同額定工作電壓下最大控制功率(kW) 主 觸 頭 輔助觸頭 熱過載繼電器的常分觸頭 380V 660V 380V 380V 220V 380V 500V 600V QCX5 B12 8.5 3.5 1.2 2 2.2 4 3 QCX5 B25 15.5 6.7 4 7.5 5.5 QCX5 B50 22 13 6.5 11 11 QCX5 B65 30 17.5 9 15 15 注：輔助觸頭380V 時最大工作電流3A。


君通QCX5磁力啟動器殼體廠家直銷熱賣上海人民正泰德力西技術參數

   欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。

負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。

l     三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

l     缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

l     自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機�？梢杂脜�數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。如果不需要自動恢復功能，只要將F51設為0。

l         時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則電動機保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
