廈門才茂工業級CM520-8A系列（車載WiFi帶GPS）網關技術參數

一、產品簡介

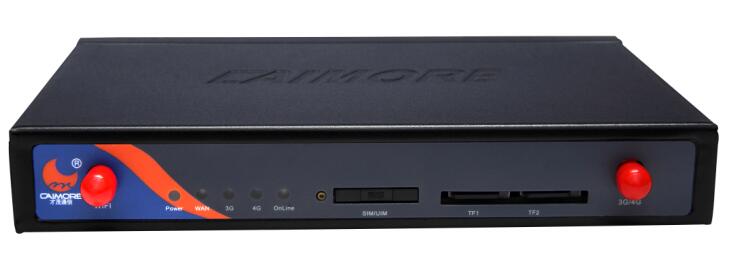

 工業級2G、3G/4G WIFI無線網關，是一款帶無線局域網WIFI、GPS，TF卡，1個WAN口，4個以太網口RJ45接口，工業級設計的無線網關。設備應用于中小企業上網，家庭上網以及工業設備數據傳輸。設備支持局域網WIFI功能（802.11 a/b/g/n）和廣域網3G/4G/WIFI無線網絡功能，同時系統加載了廣域網通信VPN隧道、WIFI局域網傳輸?shù)陌踩�認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。設備采用高性能的工業級MIPS通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）,IPTABLE防火墻，靜態及動態路由，PPPOE，PPP server及PPP client，DHCP server及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ主機，WEB配置，支持APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持自動定時上線和下線，定時開關機等功能。

該產品整機采用工業級設計；系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）；產品通過電力3000V電擊測試；產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和8年的實際應用，產品性能穩定可靠。

本產品已廣泛應用于中小企業上網，家庭上網，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表，熱網監控，集中抄表等行業。

本產品已廣泛應用于金融，交通，監控，水利，環保，電力，郵政，氣象等行業。

產品接口圖：

產品配件圖片：

二、產品特性

工業級設計

Ø 工業級CPU：工業級高性能嵌入式處理，533MHz；帶 16KB Dcache，高速緩存數據，加快高速數據訪問速度；帶32KB Icache，高速指令緩存，加強了指令處理速度。

Ø 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

Ø 實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；

Ø 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。

Ø 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

Ø 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。

Ø 電磁防護：以太網接口內置1.5KV電磁隔離防護

Ø 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP30；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。

穩定可靠

Ø 在線維持專利技術：智能防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線。

Ø 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠。

Ø UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

Ø 串口ESD保護：串口RS232內置15KV ESD保護。

Ø 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

Ø 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

Ø 高速處理CPU：采用高速的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

Ø 內存管理MMU：新款CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象。

Ø 超大內存：FLASH 128Mbits，SDRAM 1GMbits，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。

Ø 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

Ø EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

功能強大

Ø 支持局域網WIFI（802.11 a/b/g/n）功能和廣域網3G/4G無線網絡功能，同時系統加載了廣域網通信VPN隧道、WIFI局域網傳輸?shù)陌踩�認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務

Ø 提供標準有線WAN口，支持PPPOE，可直接連接ADSL設備和長城寬帶線路

Ø 支持3G無線鏈路和寬帶鏈路的備份功能，當3G無法通信時，會自動切換到PPPOE寬帶網絡，反之亦然。

Ø 支持無線視頻監控和動態圖像傳輸

Ø 支持以太網數據通信和路由轉發，同時也支持串口TCP/UDP透明數據傳輸或者串口配置

Ø 支持VPN安全隧道功能,包括PPTP、MPPE、L2TP、GRE和IPSEC

Ø 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線

Ø 支持IPTABLES防火墻，包過濾功能

Ø 支持定時上線下線功能，可以設置設備在某段時間內上線和某個時間內下線

Ø 支持定時開關機功能

Ø 支持動態路由和靜態路由、RIPv1、RIPv2、OSPF、BGP、NDSP、IRMP、SNSP、IGMP、DVMRP、PIM-SM/DM

Ø 支持多種協議：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等

Ø WIFI支持WAP加密，內置WAP和WAP 2.0；內置TKIP、AES和CCMP等硬件安全引擎

Ø Mppe支持MPPE40、MPPE128加密方式以及提供MPPE stateful加密模式；IPSEC支持DES、3DES、AES和AES128加密算法

Ø 支持QOS帶寬管理

Ø 支持動態路由和靜態路由

Ø 支持DHCP/DHCPD功能

Ø 支持端口映射NAT功能，如SNAT，DNAT

Ø 支持動態DDNS：支持花生殼、88IP和dyndns域名服務商

Ø 支持DMZ主機

Ø 支持APN/VPDN網絡

Ø 方便的WEB配置，支持遠程WEB管理

Ø 支持WEB配置保存和恢復，實現參數的備份和批量設備的快速配置

Ø 支持telnet管理，方便易用的控制臺shell交互環境

Ø 支持多臺終端共享ppp廣域網出口

Ø 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP

Ø 支持作為PPP服務器，多種認證方式，支持雙向認證

Ø 方便易用的COM及SYSLOG系統診斷，調試功能

Ø 支持串口本地軟件升級

Ø 支持TFTP軟件遠程升級

Ø 支持實時時鐘

Ø 同時支持LINUX和WINDOWS操作系統

Ø 支持本地多媒體訪問，遠程批量更新

Ø 支持如影隨形

Ø 支持SNMP遠程管理

Ø 支持QQ、微信、微博、短信、一鍵認證等多種認證接入

Ø 支持帶寬管理，上下行限速、總帶寬限速、用戶均分模式

Ø 支持公交電源管理

簡單易用

Ø 產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備。

Ø 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。

Ø 產品說明書提供快速配置說明，可以快速使用設備。

Ø 檢查軟件：提供SYSLOG日志輸出功能，可以用于參考設備工作日志，同時協助分析異常時的原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。

Ø 設備經過8年的沉淀，設備功能完善同時簡單易用。

三、技術參數

硬件系統：

操作系統：

接口類型：

供電情況：

物理特性：

無線參數：

Wifi參數

HSPA+  準4G網關

WCDMA  3G網關

TD-SCDMA  3G網關

EV-DO  3G網關

其他參數：

指示燈說明：
