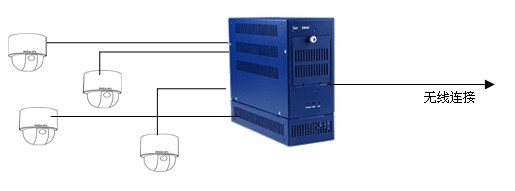

在無線視頻監控系統中，視頻服務器是主要產品，完成圖像的采集、壓縮、無線傳輸及云臺控制等功能。

視頻服務器采用高性能工業計算機結構，帶有4路視頻輸入，和4路云臺控制，有錄像功能，窄帶視頻服務器ZWVDO產品，該產品有4路模擬視頻輸入�？梢赃B接使用移動網絡專用PCMCIA  MODEM（CDMA/CPRS）等網絡，內置動態網絡連接路由，可以直接輸入CDMA賬號和密碼支持PPOE方式，支持動態域名注冊。

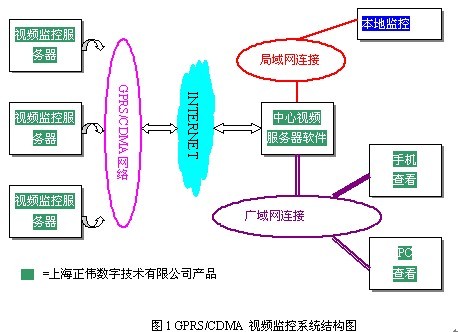

系統結構圖：



4.1           ZWVDO產品特點

ZWVDO具有下列特點：

         支持12 VDC或110/220 AC

         PCMCIA 端口供直撥到網絡

         1-4路模擬視頻輸入（NTSC/PAL）

         高質量錄像

         內置20GB硬盤

         動感視頻探測

         192位（PAN/T1LT/200M）

         PTZ 探頭控制（PAN/TILT/Z00M）

         以太網接口（LANWAN）

         用戶端軟件

         直接從PDA撥號到服務器

         室內用

備份

可以根據錄像時間要求選擇硬盤配置大小。當有事件發生時，管理人員可以使用USB閃存到現場將事件錄像資料備份下來，通過遠程網絡進行備份和調閱。

遠程視頻傳輸

ZWVDO視頻服務器采用優化的MPEG4壓縮算法，有傳輸速度快，占用空間小的特點，該系統有通過CDMA/GPRS傳輸視頻視頻的功能，如果帶寬足夠的情況下可以傳輸5幀/秒。在17K帶寬下也可以實現7幀/秒/路。該系統支持動態IP地址，可以通過域名注冊的方法實現遠程網絡連接，訪問的時候無需記住復雜多變的IP地址，只需要注冊的域名即可訪問。

5. 中心監控部分

在總控制中心，可以對網絡視頻的任何一路進行控制，其鏡頭和云臺的控制按鈕就在現實的視頻面板上，用鼠標就可以實現所有的控制功能，其操作簡單，瀏覽直觀，反映迅速。

5.1 網絡權限

所有通過網絡瀏覽視頻的人員到需要通過網絡授權，由于網絡的傳輸是經過加密處理的，因此，任何個人在沒有網絡授權的情況下是不能進行視頻瀏覽的。此外權限也分多個級別，有的級別只能瀏覽視頻，有的級別既可以看又可以控制，還有的權限是管理員權限，可以對任何一個服務器進行管理設置。

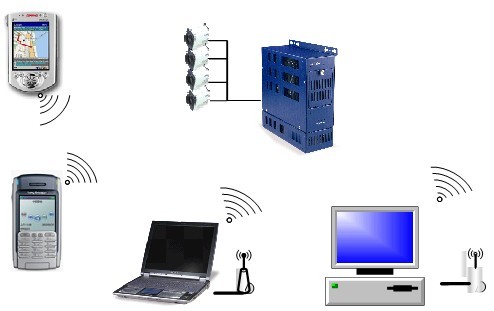

5.2 中心控制的設備

5.2.1 手機設備控制

中心可以使用智能手機或者PDA查看視頻圖像。智能手機，開通GPRS或CDMA1x數據通信業務(采用Symbian/Smartphone/WinCE/PPC2002-03，注意:不支持Linux)



         手機客戶端軟件SV-Phone-Client

         手機操作系統：Series60、UIQ

         最新版本：1.05

         適用手機：

         Sony Ericsson P802 P908 P910C

         Nokia 3650 3660 7610

         西門子SX1

         多普達686 696 700 565 818

         熊貓e88 CH860

         大顯CU928

        聯想 ET560 ET960 XP618 ET280

        能無線上網的PDA(采用WINCE/PPC2002/PPC2003，注意:不支持PALM-OS)

5.2.2 PC控制

普通臺式或筆記本電腦，可以上網(采用WINDOWS操作系統，注意:不支持MAC-OS)，ADSL、PSTN、CDMA、GPRS上網均可。



6. 產品參數

6.1 參數說明

ZWVDO窄帶視頻傳輸服務器的參數如下表所示。

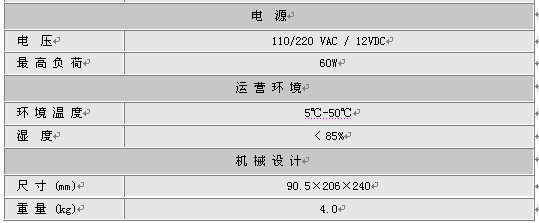

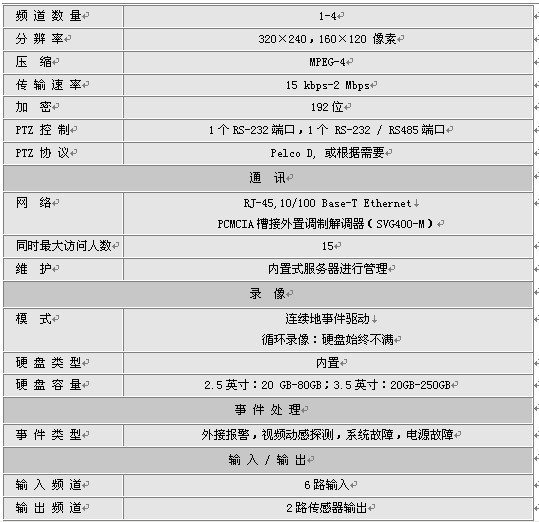

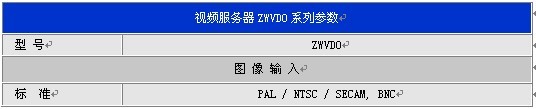

表1 ZWVDO窄帶視頻傳輸服務器的參數表

6.2 傳輸速率說明

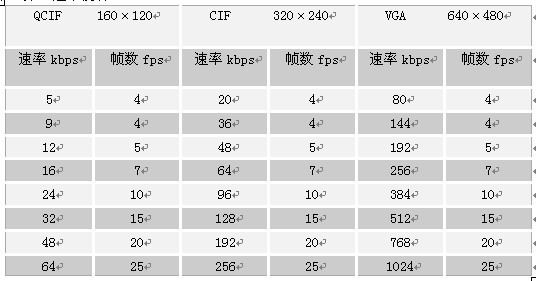

不同帶寬下的畫面幀數參考表：

表2 速率說明

7. 系統配置說明

ZWVDO無線遠程視頻監控系統的配置包括4部分：

         視頻輸入設備；

         ZWVDO無線視頻服務器；

         無線傳輸網卡；

         中心控制設備和軟件。1

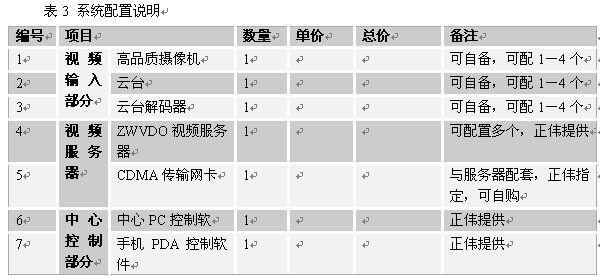

系統的具體配置情況如下表3所示。



9. 版權申明

本文檔為上海正偉數字技術有限公司產品說明文檔，版權所有，任何人未經書面同意不得復制、篡改、引用本文檔的全部或者部分內容。



本公司保留對該文檔內容的解釋權。



本公司保留在未事先通知本文檔使用者的情況下，更改產品規格及更改文檔版本的權利。
