Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用
(發布日期:2019-5-7 14:23:09) 來源:



概述

 新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目位于新疆阿勒泰市南部片區的山水街以南,榆林路以北,西鄰紅石路,東靠阿爾泰路。項目總建筑面積32343.42平方米,其中地上27408.42平方米,地下4935.00平方米。

本項目共有一間變電所,其中7面10kV高壓柜;30面低壓配電柜,合計130個低壓進出線回路;值班室位于配電室隔壁。

需求分析

為保證生產管理用電負荷的統計與分析及對危險源實時監控。需要對現場的10KV高壓配電柜0.4KV低壓配電柜進行電壓、電流、功率以及各開關量信號等參數進行實時在線監控。一旦監控點被監視參數異常,能夠及時檢測報警,有關人員采取必要的措施,避免安全事故的發生。自動抄表功能節省了人力物力,電流趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間。

數據采集

自動采集現場所有10KV回路微機保護0.4KV回路多功能儀表的模擬量數據,自動采集現場開關狀態以及故障狀態等開關量數據。

支持實時采集、自動周期采集(定時采集)可配置周期(1分鐘~24小時)。

支持多線程處理機制,提高數據采集效率,能同時對多個設備進行數據采集。

數據實時顯示采用配電室主接線圖直觀顯示模式,各回路開關斷合以及故障狀態直觀可見。

數據查詢與展示

要求能方便實現各級管理人員的查詢,查詢界面能適應各級管理人員的要求能夠支持靈活的條件組合查詢。

數據展示功能按照不同用戶的不同的權限,分為操作層、管理層、決策層三層用能展示。

權限管理

要求對不同用戶賦予不同角色的權限,能授權到功能子菜單、具體檔案記錄、數據記錄等。

系統要求具備合理完善的用戶安全控制機制,能使應用環境中的信息資源得到有效地保護,防止信息的丟失、失竊和破壞。

故障報警

故障判斷與報警具有故障自動判斷并采用聲光方式報警功能。報警類型包括開關故障,電壓、電流超限,現場微機保護與監控系統通訊故障等。報警時間自動記入系統數據庫,方便用戶查詢,工作人員可隨時掌握新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目變電所配電回路的實時運行狀態,發現變配電運行故障并作出相應處理,提高變配電的管理效率,提升電力系統安全性、可靠性。

2  系統方案

安科瑞Acrel-2000系統根據新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目現場實際情況,6臺微機綜保135臺多功能儀表采用屏蔽雙絞線11根總線直接接至監控室操作臺內通訊管理機上,保障了變電所電力監控系統傳輸?shù)姆定性與實時性。如下圖所示:

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用1281.png

                            系統結構拓?fù)?/span>

1)站控管理層

站控管理層針對電力監控系統的管理人員,是人機交互的直接窗口。在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目中主要指置于監控室的監控主機。

2)網絡通訊層

通訊層主要是由以總線網絡組成?偩網絡的主要功能是實現現場微機保護及低壓多功能儀表站控管理層之間的數據交互,使配電系統管理集中化、信息化、智能化,極大提高了配電系統的安全性、可靠性和穩定性,達到了無人值守的目的。

3)現場設備層

現場設備層是數據采集終端,主要由10KV配電柜上的微機保護裝置以及0.4KV低壓配電回路的多功能電力儀表組成,智能設備通過屏蔽雙絞線RS485接口,采用MODBUS通訊協議總線連接接入監控主機進行組網,實現遠程控制。

微機保護裝置及低壓電力儀表現場連接示意

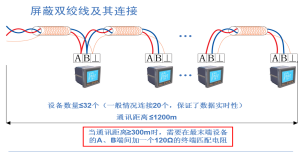

現場微機保護裝置以及低壓多功能電力儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接,每根總線連接微機保護數量5只左右,低壓電力儀表25只左右。具體連接示意圖如下所示:

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用1716.png

通訊線路連接示意圖



3  系統功能

配電所實時監控系統圖為主監控畫面,主要實時監測新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目變電所內所有配電回路的運行狀態。在系統圖中可以直觀的看到每路10KV配電柜及低壓進出線回路的運行參數和狀態,如:三相電壓、電流、有功功率、無功功率、功率因數、頻率等。

事件告警記錄功能,主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間,為值班人員提供依據并且分析事故發生的原因。

參數抄表功能,主要對10KV配電柜及低壓配電各回路的電參數進行詢。支持任意時刻電參數查詢,具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。

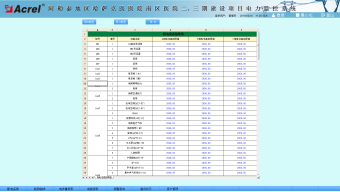

用電量報表功能,可選擇時間段進行查詢,支持任意時間段分回路電度累計查詢,具備數據導出和報表打印等功能。為值班人員提供了可靠的電能報表。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。如下圖所示,用戶可以直接打印報表,可以以EXCEL格式另存到其他位置。

系統通訊結構示意圖,主要顯示系統的組網結構,系統采用分層分布式結構,同時監測間隔層設備的通信狀態。紅色表示通訊正常,色表示通訊異常。

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用2215.png

通訊結構示意圖

負荷曲線界面,可以查詢各個回路的歷史功率負荷曲線。如下圖所示:

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用2257.png

負荷曲線

電流上限報警值設置,可以自由設置各個回路每相電流的上限值,當回路的運行電流超過設定值時,彈出報警提示。如下圖所示:

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用2323.png

電流上限設置

權限管理,可以給不同的用戶設置不同的權限,防止越權操作。如下圖所示:

961Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用2367.png

用戶權限設置

4  結束語

在當今配電設施的應用中,大型公共建筑的配電安全性至關重要,本文介紹的Acrel-2000電力監控系統在新疆阿勒泰地區哈薩克醫醫院南區醫院二、三期建設項目的應用,可以實現對配電所供配電回路用電的實時監控。系統實現對采集數據的分析、處理,實時顯示中心配電室內各10KV配電柜回路以及0.4KV低壓配電進出線回路的運行狀態,對分合閘、負載越限具有彈出報警對話框、報警聲音提示,該系統運行安全、可靠、穩定,保證了大型公共建筑的用電可靠度。



參考文獻:

[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

[2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10



作者簡介:

戴金花,女,本科,江蘇安科瑞電器制造有限公司,主要研究方向?yàn)橹悄芙ㄖ┡潆姳O(jiān)控系統。Emaildaijinhua@email.acrel.cn QQ 2881068604 手機:18860995103 電話:0510-86179967 傳真:0510-86179975 網址:http://www.jsacrel.cn/
