基于廈門才茂工業級2G/3G/4G DTU

自助售藥機數據傳輸系統應用方案

摘要：

本文提供了一種基于2G/3G/4G無線網絡的自助售藥機系統設計與實際應用方案，簡要介紹了自助售藥機的基本知識，描述了GPRS無線傳輸應用于售藥機的實現方法。通過實際應用，獲得了理想的效果。

關鍵詞：自助售藥機；DTU；Internet；2G/3G/4G網絡

第一部分 概述

日常生活中常會遭遇一些突發的病癥，但是通常過了23點后已經無處售藥，自動售藥機就解決了這一難題，24小時都可以買到需要的藥品，減少市民的病痛，更好的方便老百姓，成為了一個便民的好項目。

自動售藥機占地僅0.8平方米，可以提供24小時藥品自助零售服務。配送中心可隨時掌握當日藥品銷售情況，及時對藥品數量和品種做出調整。

采用超大觸摸顯示器，顯示器出現感冒類、消炎類、解熱鎮痛類等多類藥品，紙幣和硬幣支付方式都可，還增加了支付寶和微信支付，更好的讓年輕人取藥方便。點擊選擇藥品名稱，會顯示藥品批號、使用說明書、不良反應等詳細資料，且藥品價格與社會藥店價格基本一致。

第二部分 系統設計

為了支援無人管理且散布范圍廣大的自助售藥基礎架構，物聯網技術將成為不可或缺的促成科技。廈門才茂2G/3G/4G DTU 為自助售藥機的M2M通訊及數據采集，提供了簡單且靈活的方式，容許各自助售藥機與控制中心連線。不論是部署在商場、地鐵站、火車站、飛機場、學校、寫字樓等眾多公共場所，所有的自助售藥機與控制中心之間，都將有大量的重要資料和指令須要傳送。只要通過2G/3G/4G DTU，控制中心就能實現遠程自助售藥機的工作，包括使用者驗證、開始及停止指令、傳輸使用者資料、在線支付等等。

  才茂2G/3G/4G DTU能夠?yàn)?/span>售藥機無線數據傳輸應用方案建立高速、穩定的聯網與數據傳輸通道，將售貨信息、故障報警等通過2G/3G/4G DTU信息傳送到監控中心，2G/3G/4G DTU收到監控中心下發的命令并控制自動售藥機實現各種指令。同時，運營企業通過云管理平臺能夠?qū)崿F(xiàn)對分散在不同地點的自助售貨終端進行統一的運行狀態監管，有效降低企業的運維成本。 才茂公司根據所研發的產品有如下應用方案：

2G/3G/4G DTU自助售藥機應用方案

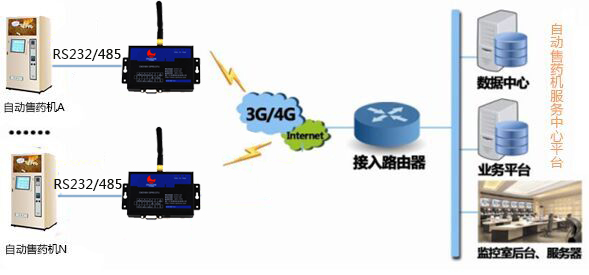

      自助售藥機應用拓?fù)鋱D（才茂2G/3G/4G路由器）

系統構成及主要功能：

（1）接收、處理數據：實時接收機器自動生成的實時售藥數據及財務報表，并作分析。

（2）應答、查詢：定時或人工查詢機器的存貨，以便及時補貨。

（3）數據庫管理：包括存貨、報表數據庫的形成、檢索、查詢等。

（4）狀態告警：根據設定的告警貨物數量，可實現自動聲光告警，并可通過電話線實現電話語言報警。

1、才茂DTU功能的優勢

1)豐富的接口類型：支持串口RS232接口、RS485接口、RS422接口、TTL接口或者USB接口， 滿足客戶應用現場不同接口需求。

 2）完善的網絡支持：支持GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/LTE-FDD/LTE-TDD七大無線網絡，滿足不同行業客戶的全方面需求。

 3）三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠

 4)金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

 5）完全工業級設計生產，支持寬電壓5-32V供電。

 6）通信模塊均采用工業級無線模塊，所有無線模塊都有通過CGD認證或者FCC認證或者CE認證

 7）高速處理CPU：采用高速性能工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

 8)超大內存：FLASH64Mbits，SDRAM，256Mbits（不同型號內存不同），有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。

 9)DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS服務器異常而導致DTU設備當機的嚴重現象。

 10）完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

11） EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；

12） 支持短信遠程配置，遠程控制；支持短消息告警；

13） 智能防掉線。支持在線檢測，在線維持，掉線自動重?fù)�，確保設備永遠在線；

14） 支持批量配置功能；

2、DTU系列產品資質與檢測

1、無線通信在線維持專利技術

2、摩爾實驗室高低溫檢測報告

3、福建省產品質量檢驗研究院檢測

4、著作版權證書

5、EMC檢測報告

6、國家強制3C認證

7、DTU創新產品獎

8、深圳比亞迪用戶測試報告

3、才茂資質

公司榮譽：

2009 年公司GPRS DTU 產品被評為“創新產品獎”；

2011 年被評為“中國工控行業客戶滿意最好供應商”；

2012 年公司成為“中國質量萬里行”會員；

2013 年公司成為“智能輸配電設備產業技術創新戰略聯盟”會員；

2010 年被國家認定的高新科技企業；

2010 年被國家認定的雙軟企業企業；

公司擁有1 項保持設備穩定的專利技術證書和12 個軟件著作版權證書；

全國設立了9 大區域辦事處，66個代理商，方便為客戶提供近距離貼心服務；

公司注冊資本1280 萬；廈門市重點扶持高新科技企業；

12 年的行業研發積累和行業應用考驗。

方案總結

 廈門才茂工業級2G/3G/4G DTU已在自助售藥機數據傳輸中被廣泛應用，公司致力于成為自助售藥機行業數據傳輸?shù)慕鉀Q者。
