廈門才茂RK3399方案CM580-52F
工控機設備技術參數
第一章 產品簡介
1.1 產品簡介
廈門才茂工控設備CM580-52F，是廈門才茂通信科技有限公司自主研發的一款一體化新型工業計算機，是傳統工控機+工業路由+高速4G通信+視頻監控，4合1一體化設計，高度集成，功能強大，接口豐富，可協助客戶輕松應對現在及未來的工程挑戰。
才茂工控設備，融合完整工業級路由功能，采用工業級高速全網通模塊，全面兼容中國電信、中國移動、中國聯通三大運營商的網絡，具有超強無線通信能力；并提供多種形式的通信鏈路備份功能，確保通信穩定暢通。
采用 Rockchip RK3399 雙Cortex-A72+四Cortex-A53大小核CPU，ARM 架構的處理器結合 Android操作系統，動力強勁，配置豐富，提供一個十分寬泛、自由的 App 運行環境，提供極佳的運算和圖形性能，尤其適合條件苛刻和要求較高的工業場合及公共空間應用。為移動互聯網時代的智能快遞柜、自助售貨機、智能工業控制等終端自助產品帶來全新的客戶體驗與更多解決方案。
CM580-52F支持寬壓寬溫的環境使用，帶來強勁的計算和加載更豐富應用能力；全高清1080P視頻編解碼、支持多屏異顯輸出及3D加速，帶來酣暢淋漓的視頻體驗；支持人臉識別；豐富的外圍功能接口，滿足目前主流智能終端行業搭載更多互動感應的外設。
工控機與外設通過遠程平臺統一管控，有效提升管理效率。強大的云端平臺不僅對分布各區域的工控機進行集中監測、配置、升級、診斷等，更可對其所接入的眾多外接設備進行統一化管理(如運行狀態、通信狀態等) ，極大降低運營商、集成商、設備提供商等各方的維護成本，提高管理效率。
適應各類無人值守工業應用環境，7*24小時穩定工作。強大智能防掉線機制，保障系統各項指標穩定運行，通信永久在線；無風扇架構設計，更低發熱、更低功耗，更少的故障風險；金屬外殼設計，散熱好、抗撞擊，在各種惡劣的自然氣候環境下均可穩定工作；高等級的EMC抗干擾設計，強電磁干擾環境下工作優勢明顯。
可用于各類大數據營銷。通過工控機的WIFI熱點覆蓋功能，可實現本地內容更新、廣告編輯、廣告推送等強大管理功能，快速建立WIFI營銷管道、廣聚人氣，精準營銷。
本產品支持智能傳感器接入，包括：入侵探測、接近、遮擋、環境溫濕度、煙霧、氣體檢測等報警處理。
本產品整機嚴格按照工業級要求設計，外觀采用全封閉式、全金屬外殼結構設計理念，擁有防震、防塵、散熱專利技術。系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，徹底解決了業內系統異常時需要上門拔電的麻煩，保證系統穩定可靠。同時，設備通過電力3000V電擊測試，特別適合在工業領域惡劣下環境使用。產品擁有維護系統穩定的專利技術，確保設備永久在線；經過嚴格的設計、測試和行業海量的實際應用，產品性能穩定可靠。
1.2 產品外觀

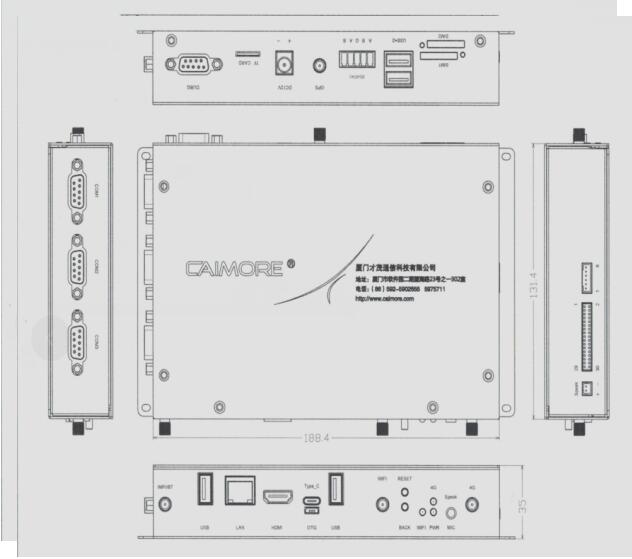

3 產品尺寸
外形尺寸為：188.4mm（長）*131.4mm（寬）*35mm（高），如下圖（單位：mm）
第二章 產品特性
2.1 工業級設計
項目 | 內容 |
工業級硬件設計 | 整機具有高抗振、防塵、發熱量低等特點，適合惡劣工業環境應用。 |
操作系統 | 支持Android 7.1.2系統，方便二次開發更多APP應用。 |
工業級無線模塊 | 采用工業級無線模塊，抗干擾強，傳輸穩定。 |
強化電路板 | PCB遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。 |
工業級元器件 | 整機元器件采用嚴格篩選的工業級元器件來生產。 |
工業級電源 | 寬壓電源設計，電源適應范圍為DC9V~28V，內置電源反向保護和過壓過流保護。 |
電磁防護 | 以太網接口內置1.5KV電磁隔離防護。 |
抗干擾設計 | 采用金屬外殼，屏蔽電磁干擾，系統保護等級IP41；天線帶防雷設計； 系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。 |
2.2 穩定可靠
項目 | 內容 |
在線維持專利技術 | 防掉線，在線檢測，在線維持，掉線自動重?fù)�，異常自�?dòng)復位，確保設備永久在線。 |
三層系統保護 | 在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VMW（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。 |
UIM/SIM卡ESD保護 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。 |
串口ESD保護 | RS232/RS485,內置15KV ESD保護。 |
金屬外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。 |
認證證書 | 整機設備都有通過3C認證、FCC認證、CE認證等。 |
高速處理CPU | 用高速工業級CPU，可以更加高速地處理各種協議數據轉換；解決了“假在線”、“假死機”、“當機”等疑難問題。 |
DNS自動獲取 | 自動獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS服務器異常，導致設備當機的嚴重現象。 |
完善的協議棧 | 新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。 |
EMC性能優異 | 通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試。 |
2.3 功能強大
項目 | 內容 |
（1） | 支持HDMI接口，可實現本地顯示。 |
（2） | 支持1路雙路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶顯示屏 |
（3） | 支持4路 USB 功能，可接鼠標、鍵盤、攝像頭、U盤等外設。 |
（4） | 支持按鍵控制設備休眠喚醒、恢復出廠配置。 |
（5） | 支持1路音頻輸入、1路音頻輸出。 |
（6） | 支持3路RS-232，2路RS-485，1路RS-232串口調試。 |
（7） | 支持4路I/O報警輸入功能 |
（8） | 支持雙SIM卡 |
（9） | 支持"SYS"、"Power"和"Online"等3個指示燈顯示。 |
（10） | 支持DUBGE調試。 |
（11） | 支持1 路網口，可提供路由功能。 |
（12） | 支持wifi 、熱點等功能。 |
（13） | 支持3G/4G網絡、以太網。 |
（14） | 支持1個TF 卡存儲，支持本地大數據量存儲（圖片、廣告等）。 |
（15） | 支持GPS/BD雙模定位功能。 |
（16） | 支持Android 7.1.2操作系統。 |
2.4簡單易用
項目 | 內容 |
（1） | 產品出廠配置默認參數，如果沒有特別的需求，不需要修改任何參數，就可以快速使用設備。 |
（2） | 產品說明書提供配置說明，可以快速使用設備。 |
2.5 涉及應用領域
項目 | 內容 |
人機界面交互設備 | 3D、VR、人臉識別、廣告機智能終端 如：信息亭、ATM機、金融POS機、快遞柜、查詢機、售賣機、互動式數字標牌、車載控制終端。 |
軌道交通/安防監控 | 如：交通監管系統、電子警察系統、閘道機、車載智能系統、卡口抓拍系統。 |
工業現場控制采集 | 如：紡織機、印刷機、雕刻機、機器人、機器手。 |
醫療設備終端 | 如：醫學影像、血液分析儀、生物檢測儀、排隊叫號系統。 |
無人值守智能終端 | 如：無人值守智能空氣凈化器、無人值守智能收發快遞終端。 |
便攜式設備 | 如：激光跟蹤儀、激光掃描儀、關節臂測量?jī)x。 |
第三章 技術參數
3.1 性能參數
系統參數 |
操作系統 | Android 版本 7.1.2 |
處理器 | RK3399 雙Cortex-A72+四Cortex-A53 大小核CPU結構 主頻最高可達2GHz |
內存 | 默認4GB，支持2G/4G可選 |
存儲 | 板載eMMC，默認16GB，支持8/16/32GB可選 |
TF卡 | 支持1路 8G/16G/32G/64G/128G存儲擴展功能 |
接口參數 |
顯示 | HDMI | 1路HDMI，支持1080P@60Hz,4K*2K@60Hz輸出 |
LVDS | 1路雙LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏 |
圖像引擎 | 支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8) 1080P 視頻編碼，支持H.264，VP8格式 |
外圍接口 | LED | 1路設備電源燈，1路系統運行狀態燈，1路4G網絡指示燈 |
KEY | 1路“恢復出廠”按鍵，1路“回退”按鍵 |
USB | 4路標準USB 2.0，1路TYPE-C |
Audio | 1路3.5mm耳機及Mic共用接口，1路4Ω 1W外置喇叭接口 |
串口 | 1路RS232調試串口，3路RS232，2路RS485 |
SIM | 2路標準的推桿式SIM卡插槽,支持雙卡單待功能 |
定位 | 內置1路GPS/BD雙模定位模塊 |
DUBG口 | 1路調試接口 |
I/O | 4路I/O報警輸入 |
電源座 | 1路火車頭DC座 |
天線座 | 1個4G，2個WIFI&BT,，1個GPS |
通信接口 | 3G/4G | Mini PCIE 接口，模塊可選 |
WiFi、藍牙 | 1路板載雙頻5G/2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0 |
以太網 | 1路10M/100M/1000Mbps以太網 |
硬件參數 |
電源 | 輸入電壓范圍 | DC 9V~28V寬壓設計，內置電源反向保護和過壓過流保護，標配電源12V/3A |
功耗 | 待機電流 | 9V/330mA，12V/250mA，24V/125mA |
最大工作電流 | 9V/660mA，12V/500mA，24V/250mA |
尺寸 | 機器尺寸 | 188.4mm（長）*131.4mm（寬）*35mm（高） |
環境 | 工作溫度 | -25℃~+70℃ |
擴展工作溫度 | -40℃~+85℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 95%無凝結 |
3.2 無線網絡參數
LTE 4G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段（支持國外頻段） | LTE TDD: Band 38/39/40/41 LTE FDD: Band 1/2/3/4/5/7/13/17/25 TD-SCDMA: Band 34/39 GSM: Band 2/3/8 UMTS: Band 1/5 |
編碼方案 | LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 (DL:下載速率、UL上傳速率) | LTE TDD: DL 61Mbps/UL 18Mbps LTE FDD： DL 100Mbps/UL 50Mbps DC_HSPA+: DL 42Mbps/UL 5.76Mbps HSPA+: DL 28Mb/s(Category 18) HSdPA: DL 14.4Mb/s(Category 8) HSUPA+: DL 42Mbps/UL 5.76Mbps WCDMA CS: DL 64kbps/UL 64kbps WCDMA PS: DL 384kbps/UL 384kbps EDGE: DL 237Kbps/UL 118Kbps GSM: DL 171Kbps/UL 171Kbps |
發射功率 | WCDMA/HSDPA: 24dBm LET: 23 dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
聯通3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 1/2 |
編碼方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD |
通信帶寬 | HAPA+: DL 21Mbps/UL 5.76Mpbs HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps WCDMA： DL 384Kbps/UL 384Kbps EDGE: DL 237Kbps/UL 118Kbps GPRS： DL 85.6kbps/UL 85.6kbps CSD: UL 14.4kbps |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
移動3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | TD-SCDMA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
編碼方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信帶寬 | DL 2.8Mbps/UL 384Kbps |
發射功率 | <24dBm |
接收靈敏度 | <-108dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
電信3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻 |
編碼方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信帶寬 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
發射功率 | <23dBm |
接收靈敏度 | <-107dBm |
功能支持 | 支持?jǐn)?shù)據、語音、短信和傳真 |
