一、應用背景

薄膜及包裝行業，復合涂布，二電機或三電機同步，及風機加熱控制。

二、應用需求

運用PLC的ModBus的通訊功能，控制變頻器的運行頻率，使用邏輯控制及順控程序來簡化現場的控制線路。

三、解決方案

1、傳統涂布機控制，使用繼電器回路控制，線路復雜，不利于維修；

2、溫度使用溫度控制器來控制，線路復雜，容易壞；

3、變頻器的主從控制，使用比例同步控制器來控制，設定不方便，使用電位器控制，存在模擬信號漂移，控制不穩定。

4、使用海為C60S2R的PLC，使用邏輯及順控制程序，達到簡化外部線路，維修方便，線路簡潔美觀。

5、通過PLC內部的數學運算模型，進行雙電機或三電機變頻器運行比例控制計算，到達準確的變頻器運行速度，然后通過PLC內置（節省硬件成本）的485通訊口，使用ModBus便利通訊指令，簡單的幾條命令，就可以控制幾臺至幾十臺變頻器控制，還可以進行其它智能控制器的通訊（比如溫度模塊）；

四、硬件配置

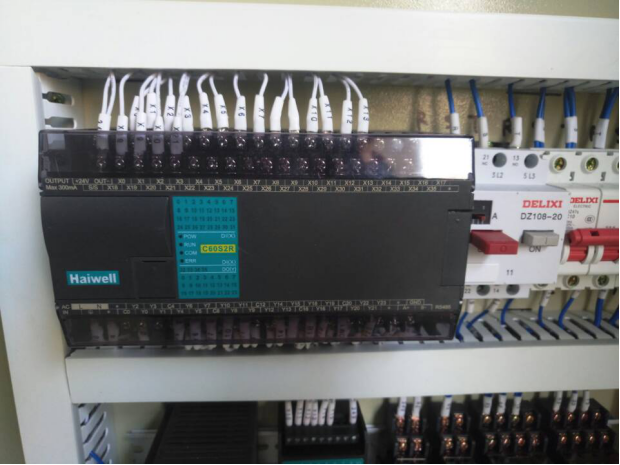

圖1 海為PLC C60S2R

圖2  設備全景圖

五、軟件設計

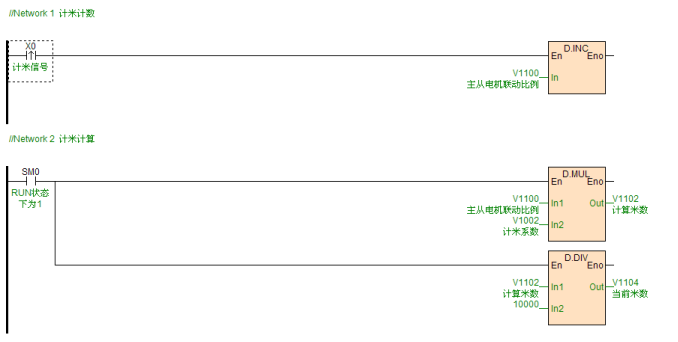

圖3 部分程序截圖1

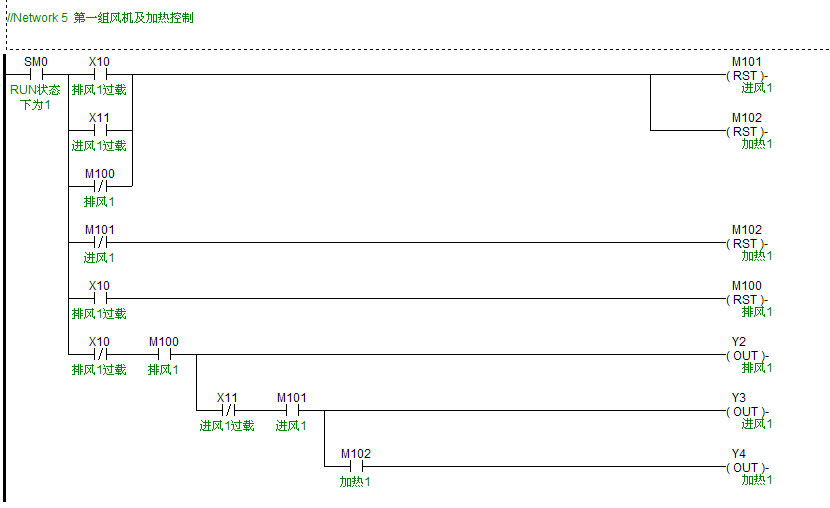

圖4 部分程序截圖2

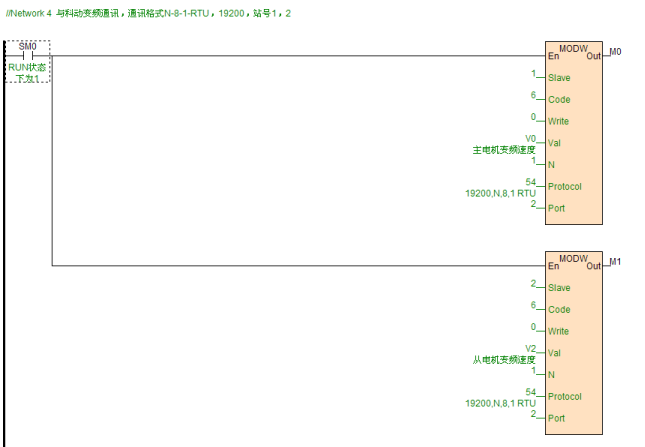

圖5 部分程序截圖3

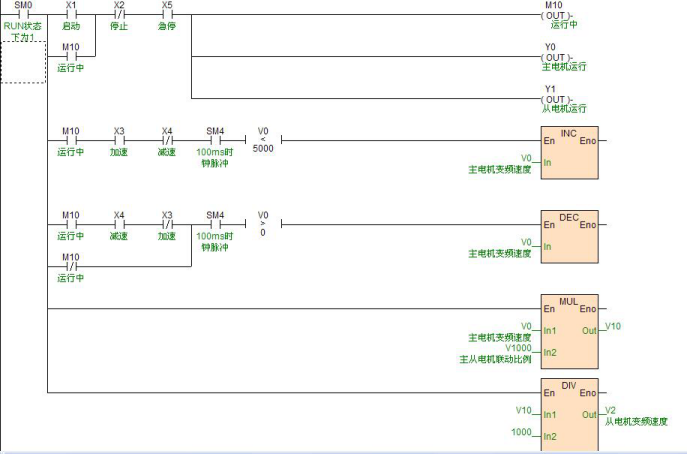

圖6 部分程序截圖4

六、使用心得

使用海為PLC總結如下：

1、國產PLC中精品，功能強大，指令豐富，使用簡單，關鍵還自帶離線模擬功能，給程序開發節省時間。

2、 經濟實用，簡化傳統繼電器回路的首選。

對于使用海為PLC的功能及經濟性，是選擇它的主要目的，提高設備的檔次及競爭力有很大的空間。
