一、組網背景介紹

      1. 針對農村污水站的分布廣、環境復雜、布線施工不便，采用無線通信傳輸?shù)姆绞健?/span>

      2. 前期預期20個站點，每個監控現場有5個攝像頭和一個PLC。把視頻監控和PLC的數據上傳到數據中心。

      3. 系統采用監控中心主動查看的方式，因4G無線路由器沒有公網IP，因此采用L2TP VPN的方式進行組網；根據項目需要以及成本考慮，監控中心使用華為VPN 服務器。

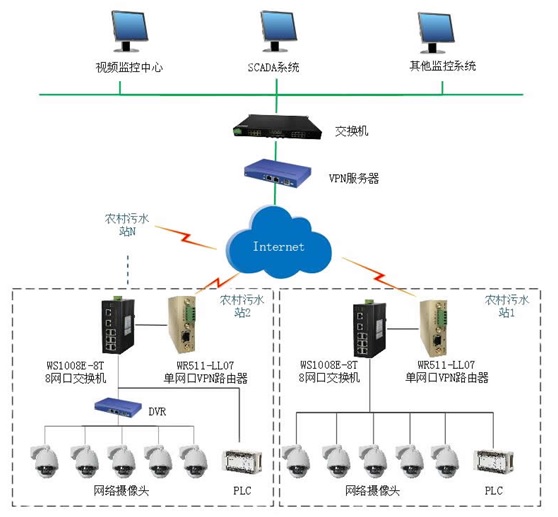

 二、方案拓?fù)鋱D

方案中攝像頭可選用兩種方式：1）在現場配置DVR硬盤錄像機，監控中心通過調用DVR調取歷史信息，2）監控中心直接調用現場實時的監控畫面。

該系統采用先進的物聯網技術，將分布在各地的污水站監控起來，做到無人值守的�，F(xiàn)場的攝像頭、PLC、DVR，通過工業交換機WS1008E-8T組成一個內網，每個站點影像、PLC數據通過WR511 VPN路由器上傳到監控中心，通過物聯網技術L2TP VPN的方式，監控中心的華為VPN服務器與各站點的VPN路由器組成一個虛擬的局域網。從而可以對現場實時監控、故障報警、遠程維護等。

三、系統功能

1、實時監控

通過系統組態監控界面可以實時查看設備現場工作情況，水質在線檢測，并自動優化工藝過程控制。通過視頻監控軟件實時或查詢現場的狀況。

2、故障報警

通過報警平臺可以查看設備報警情況，根據報警情況處理報警并登記到平臺上。報警平臺可以根據設備權限把相應責任人分管片區的報警數據推送到責任人的手機APP上，從而實現高效的維護。

3.   遠程維護

通過系統的控制界面，可以直接按按鈕或填參數對遠程設備下發指令，從而進行工藝參數和設備參數的優化調整和對設備的運行測試和啟停開關動作。通過可以該系統可以對現場的電控系統進行遠程診斷、遠程調試和遠程上下載程序。
