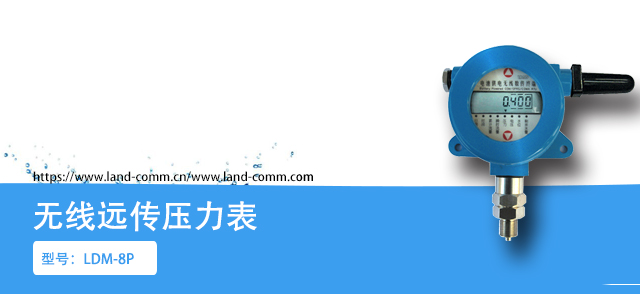

藍迪無線遠傳壓力表是應市場需求而研發的，它集成了壓力信號采集、數據本地存儲和蜂窩無線通信網絡數據傳輸功能于一體的高性能監測裝置。該產品采用超低功耗技術，使用一次鋰電池供電，可直接實時采集標準變送器（傳感器）信號或儀表輸出的數字信號、電平信號、干觸點信號、脈沖信號等。它具備上下限自動檢測，實時報警的功能，可對過程信號實施無線監測。

廣泛應用于給排水管線、熱力管線、油氣管線、漏損管線等的監測

解決

☆ 管線漏損監測、平臺監管預警接收手機APP現場測控、排查

☆ 物聯設備自控；軟系統平臺總監管，安全閉環控制

☆ 數字量、模擬量遠程采集

☆ 集約化設備，無需外置RTU及數傳設備

☆ 雙向無線通信網絡，無信號數據通信能力，更加方便快捷

☆ 監測測站分散不集中、距離遠、現場作業困難

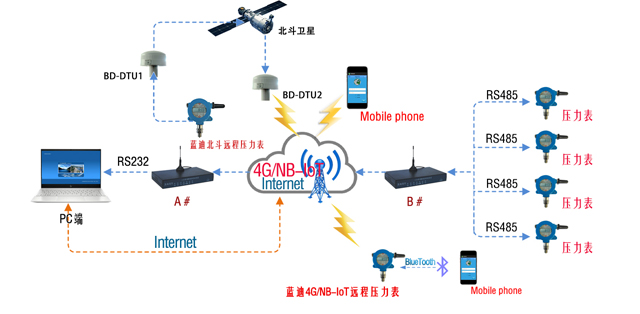

示意圖

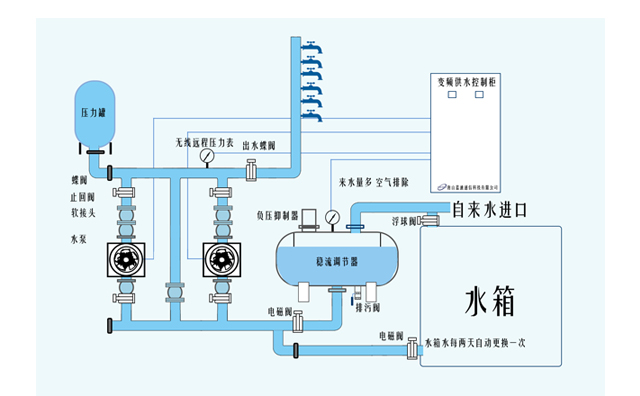

-水資源管線監測-

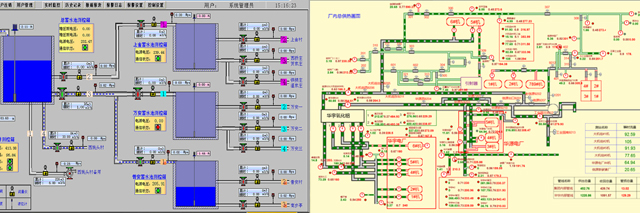

-水廠生產管線沿程監測-

產品特點

△ 水資源監測數據通信規約(SZY206-2012)

△ 水文監測數據傳輸規約（SL 651-2014）

△ 水文遙測終端機（SL 180-2015）

△ 水資源監控設備基本技術條件（SL426-2008）

△ 水資源監測設備質量檢驗（SZY205-2016）

△ 水資源監測設備技術要求（SZY203-2016）

△ 可追加地方行業技術標準

△ 取得“全國工業產品生產許可”

△ WATIC專項檢測

△ 無線通信多模組透?jìng)�，低功耗設計，高容錯性能

△ 兼容熱力系統行業標準

技術參數

產品功耗	微功耗設計，關機狀態時電流<50uA	存儲	內置flash存儲器，數據自動存儲
工業時鐘	工業時鐘，主動上報，上報周期可設置	供電方式	2*3.6V鋰電池供電，可上報12000次以上
線路接口	兩路標準4-20mA模擬信號輸入接口 1路DC24V電源輸出，可給外部?jī)x表供電 2路開關/脈沖量輸入接口 1路RS485接口	工作電流	休眠<50uA、發射<150mA
		采集精度	模擬量：≤0.5%、脈沖量：≤0.01%
		采集分辨率	24bit
量程轉換	自動進行量程轉換和上下限判斷	防護等級	IP68，防水、防塵
協議/組網尋址	TCP/IP/IPV4/IPV6/MMULTI PDP/FTP/FTPS/ HTTP/HTTPS/SMTP/SMTPS/DNSMQTT,SSL 支持固定IP、域名解析和私有APN的尋網方式	遠程信道	NB-IoT/GPRS/4G/北斗/GSM/5G 電臺遠程信道LoRa/433Mhz 以太網、PPP撥號

1 多功能參數設置

· 藍迪遠程監測云平臺。設備參數在線設置

· 手機APP藍牙設參

· 手機通信網絡APP設參

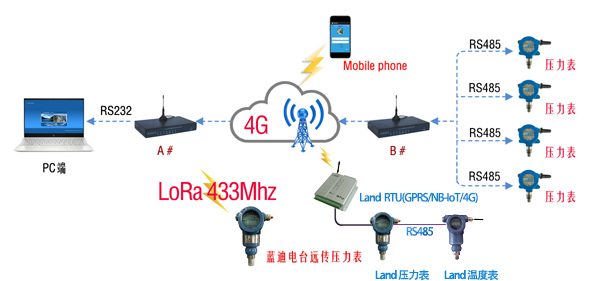

2 自組網壓力監測

可外置RS485接口端子，有線連接外置RTU，用于藍迪電臺型壓力表數控外傳需要。

電臺遠傳壓力表

1 Land電臺壓力表

2 應用領域

“ 自組網保密性能相對好

適合于通信信號不穩定、空曠及偏遠區域使用 ”
