右鍵�?01.png 多功能智能型

右鍵�?01.png 可無線蜂窩網絡數據通信，eMtc/NB-IoT/LoRa/4G全網通/北斗

右鍵�?01.png 工業級品質，低功耗設計

MQTT網關


數據采集	邊緣計算	遠程調試	多中心上報

協議解析	TLS加密	斷點續傳	接入主流云平臺

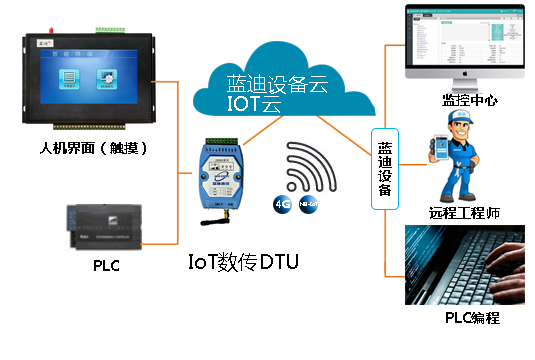

PLC遠程維護通道


1、操作簡單，4G/NB-IoT/LoRa/以太網，搭建安全數據通道。
2、工程師可在任意可上Internet的地方，遠程維護，減少現場。
3、支持設備遠程程序升級，手機APP測控。

分布式設備組態云平臺


	1、支持多傳感設備接入
	2、豐富的程序接口、自定義協議/庫，可實現第三方程序接入及數據共享
	3、支持PC端和手機端，展示測站/監測點數據，實時設備數據、報警數據
	4、權限加密控制，一張圖模式、GIS地理定位展示、數據報表、模型等

應用領域

物聯網遙測終端RTU

LDRTU7000.YDJ-1型/LDRTU7000型


藍色-豎條-1.png    藍迪遙測終端機是一款低功耗、多功能、適用于各種惡劣運作環境的綜合型智能遙測終端。
         已通過水利部水文儀器及巖土工程儀器質量監督檢驗測試中心WATIC檢測，同時通過了國家水利部水資源監測數據傳輸規約（SZY206-2012）。

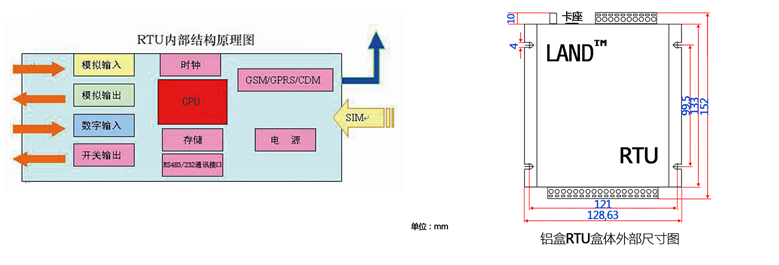

         遙測終端內部具有一個高性能的微處理器，可以完成模擬信號的采集、量值轉換和濾波處理、數據存、無線通信網絡數據傳輸。

技術參數

工作模式	定時主動上報，上報周期可任意設置、監測數據超限時立即上報；中心問答式上報	工業時鐘	內置工業時鐘，自動校時
		上報方式	數據可以上報到1個監控中心，也可以同時上報到4個監控中心
數據間隔	采樣時間間隔、存儲時間間隔、上報時間間隔可任意設置	采集精度	模擬量：≤0.5%、脈沖量：≤0.01%
采集分辨力	24位差分	參數設置	本地串口設置、手機藍牙APP/PC遠程參數設置
遠程維護	終端程序可以遠程升級
供電方式	市電220V、太陽能供電、電池組供電	供電電源	DC+5V～+24V
工作電流	DC+12V 待機<10mA、發射<150mA

產品功能

監測功能	采集設備：流量計、脈沖水表、水位計、壓力變送器、雨量傳感器、水質傳感器、抓拍圖像（照相機功能）	控制功能	繼電器控制輸出模擬量4-20mA輸出
數據接口	模擬量信號輸入：4-20mA、0-5V 模擬量信號輸出：4-20mA、0-5V 數字信號輸入：脈沖信號、電平信號、干觸點信號數字信號輸出：繼電器信號輸出，承載電流<5A 數字接口輸入：1路RS232/RS485接口，可接用戶智能儀表	傳輸功能	內嵌無線通信模塊，實現采集、控制、無線傳輸于一體
		通信協議	符合國家水利部水資源監測數據傳輸規約（SZY206-2012）提供國家水利部（SL323-2011）實時雨水情數據庫寫庫軟件標準MODBUS-RTU協議，支持組態軟件，如：亞控、力控、杰控、紫金橋等多家組態軟件藍迪68協議：自定義
		通信協議
		抄表功能	內嵌多種廠家儀表協議，統一數據主動上報格式，降低上位機開發難度
數據補招功能	當設備本次的上報由于網絡或其他原因無法上報成功時，本次數據會自動保存，在下次上報時一起上報	設備報警功能	監測數據超時報警；設備防拆、防盜報警
遠程管理功能	遠程參數設置、遠程程序升級
增強功能	* LCD屏，數據、參數液晶顯示（顯示參數可組態）
	* 藍牙
	* 4G/3G/2G/LoRa/NB-IoT/Ethernet選配

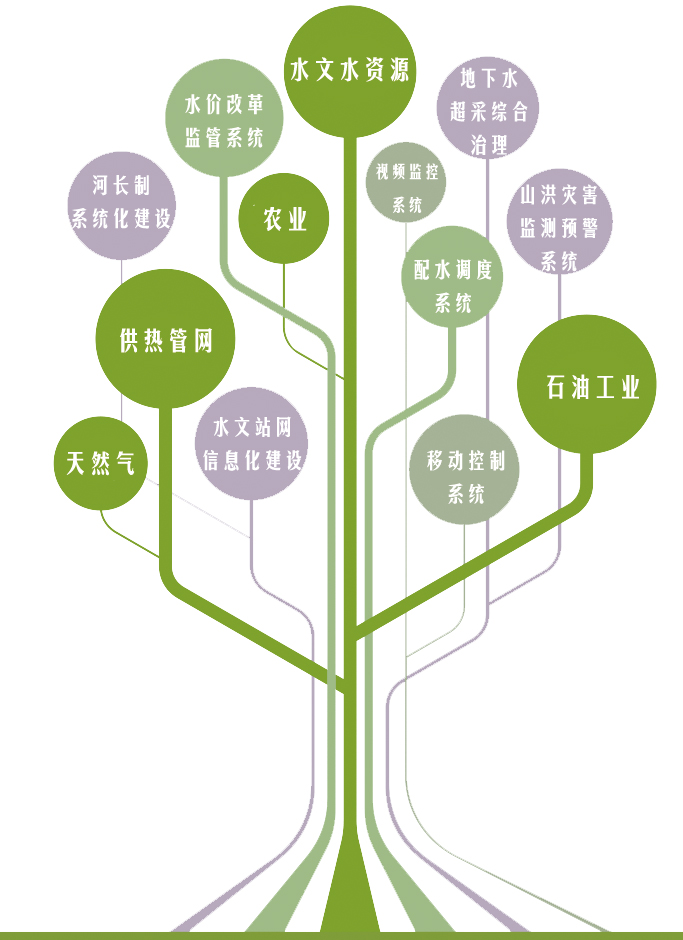

RTU應用領域

RTU (2).jpg
