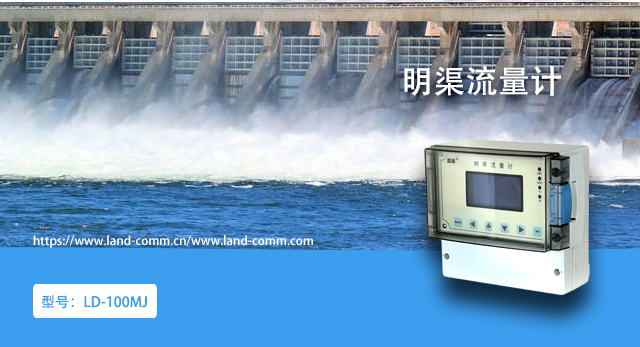

藍迪明渠流量計，是一款集傳感數據采集、傳感數據計算及數據遠傳、設備控制于一體的智能型終端產品，可嵌入合金控制柜內。該設備支持ModBus-RTU標準協議、以及以太網TCP/IP/UDP協議，可接各種流量傳感器、水位計、流速儀、壓力表、電源系統等終端，實現主從式閉環控制，具有M2M特點，同時可實現，明渠流量數據無線通信功能。更適合于高標準大田灌溉渠道沿程管控，計算、計量、計費標準化，是水利部推薦產品。

特點

◇ 數據遠程無線通信網絡傳輸，可北斗衛星數據通信	◇ 物聯設備自控全球GPS/北斗定位；軟系統平臺總監管，安全閉環控制
◇ 一體化測量、數據采集、本地存儲、數據遠傳	◇ RS485&232接口和ModBus-RTU標準通信協議、TCP/IP/UDP以太網數據通信、藍迪設備協議（68協議）；水資源數據監測通信規約（水文）；水巖儀遙測設備專項檢驗（南京）
◇ 主設備支持4000英尺范圍內32節點，主設備9600bps發送速度（默認），從設備以菊花鏈結構分布，并可實現多層以太網數傳結構	◇ 解決明渠測站分散不集中、距離遠、現場作業困難。實現大田灌溉渠道區域性劃分、平臺監測。
◇ 電源反接保護，過電壓保護；防盜防拆卸、私搭亂接報警、語音功能	◇ 抗浪涌、電磁干擾
◇ PVC外殼，IP68防護等級	◇ 繼電器回路、模擬量輸入輸出接口、數字開關量/脈沖輸入接口。接口電壓0~5V或4~20mA（DC）
◇ RS232&485接口、ANT增強、Ethernet接口等	◇ 低功耗設計；可市電、380V、太陽能供電
◇ 支持定制

示意圖

產品標準

水資源監測數據通信規約(SZY206-2012) 水文遙測終端機（SL 180-2015）

水文監測數據傳輸規約（SL 651-2014）水資源監控設備基本技術條件（SL426-2008）

水資源監測設備質量檢驗（SZY205-2016）水資源監測設備技術要求（SZY203-2016）

可追加地方行業技術標準 取得“全國工業產品生產許可”

可通過OPC接口、開放數據庫等方式，接入國家級（上一級）大型綜合監測平臺

明渠渠道灌溉監測站施工規范 GB/T 21303 灌溉渠道系統量水規范

JJG（水利）004-2015 明渠堰槽流量計國家標準規范

技術參數

明渠流量計

工作電壓	5~30V DC	工作溫度	-40℃~+85℃；0~95%RH（無凝露）
防護等級	傳感器IP68；二次表IP65	顯示	背光LCD，R4觸摸屏（可選）
硬件接口	1路串口（RS232&485） 2路模擬量接口（AI） 3路脈沖量接口（PI） 4路開關量接口（DI）	存儲容量	8M/16M/32M（可選）
配置方式	手機藍牙APP、PC	功耗	平均電流≤10mA
作業工況	DC ≤12V，I≤30mA	通信信道	可蜂窩通信網絡4G/NB-IoT/GPRS;GNSS;北斗衛星/GPS；LoRa，以太網
標配尺寸	主設備：高15.5寬19厚10（cm）；顯示區：寬7*高3.8（cm）

應用場景

○ 大田明渠灌溉在線監測 ○ 高標準農田、農村渠道信息化建設項目

○ 工業污水明渠流量在線監測

Land渠道灌溉控制裝置（箱）清單

序號	器件	數量	單位	規格
1	配電箱	1	個	不銹鋼材質
2	明渠流量計	1	臺
3	可充電開關電源	1	塊	DC12V/2A
4	太陽能/風能	1	塊/臺
5	蓄電池	1	塊	DC12V/7AH
6	智能電表	1	只
7	斷路器	1	只
8	中間繼電器	2	只
9	信號防雷器	1	只
10	電源防雷器	1	只
11	空氣開關	1	只
◇ 入選“全國水利系統招投標產品重點采購目錄 2018年” ◇ 入選“中國儀器廠商名錄（2018年~2019年）”
