該系統是基于藍迪遙測終端RTU、數傳DTU以及eMtc物聯網研發的用于供熱管網沿程監測的一體化系統管理平臺。該系統集硬件終端設備監測，蜂窩通信網絡數據傳輸，系統平臺監管于一體的供熱體系平臺，有效的解決了供熱過程中的“跑、冒、漏”問題，智慧的將壓控、溫控、閥控、流量/熱量監測、設備及事故管控等管理起來，實現實時在線區域性網格監控管理。

該系統中所應用的藍迪遙測終端設備，具有測碼唯一性特點，所以在供熱管理問題處理上，達到了管理精準化的目的，在供熱分區模塊化管控中得到了很好的應用。

供熱管網工藝沿程監測設備，可通過RS485、232、TTL等接口，連接藍迪遙測設備RTU，或通過連接藍迪DTU設備，將實時監測數據數傳給供熱系統平臺，系統平臺通過Internet網絡、專屬VPN網絡以及藍迪設備數傳接收裝置，進行設備連接以及數據的采集。該系統及設備支持802.11a/b/g/n/ac 2.4G+5Ghz協議的通信以及GNSS全球定位及數控，更加適合跨國經營型供熱企業集團型部署。

該系統支持多國語言版本，可跨平臺操作，數據庫可移植，更有良好的售后服務體系24小時不間斷。

項目實施業務：①全套軟硬件熱力系統實施項目②以實際客戶為導向，進行軟件項目實施，配合現場硬件情況進行的二次開發，以工業4.0標準為要求進行施工。

 系統功能主要的特色，①管損的設備檢測、平臺數據接收計算、數據報表的核對以及管損流量的分攤以及繳費；②組態顯示現場管線以及監測測站的數據，組態功能可以通過系統平臺集成的組態設計程序插件，進行組態展示界面的變更；③測站設備的實時監管，監管內容包括流量等傳感器數據、藍迪監測設備以及其他集成到系統內的可被藍迪硬件終端兼容的設備；④平臺在線可處理儀表監測問題、設置問題、藍迪設備監測點問題、可數據報文指令控制、參數調節，并實施在線GIS地理圖像展示位置及運轉信息；⑤數據報表綜合統計功能，可統計管損及對用的分攤信息、營銷費用分類及充值類別對應核對、查詢，系統操作者的日志記錄及分類查詢；⑥日常作業人員工作巡檢內容及考核內容記錄及統計；
 數據字典涵蓋了軟系統平臺所用信息數據的參數、標識以及流程。該系統是集成藍迪遙測終端RTU、數傳終端DTU以及智能監測設備的整套體系監測管理平臺，充分的發揮了物理終端、數傳終端以及軟系統程序的最大極致，是熱力物聯系統管控的典范。

        軟系統功能內容

        系統用終端傳感設備內容

                eMtc 流量計      eMtc 藍迪熱量表      eMtc 藍迪水表      eMtc 藍迪壓力表
                eMtc藍迪溫度表      eMtc藍迪遙測設備RTU      eMtc 藍迪智能終端(IC)

                eMtc 藍迪BTU

○    ○    ○    ○    ○    ○

         設備接入，數據接收采集

             終端數據采集示意圖

  由上圖所示，將終端傳感設備數據，通過藍迪設備裝置或者數傳模塊，計算加密后，定時發送供熱系統接收平臺，供熱系統管理平臺，具有定時招測功能，定時查詢功能，以及指令控制功能，操控對象是藍迪裝置以及集成藍迪裝置的流量計、熱量表、壓力表等傳感變送器。

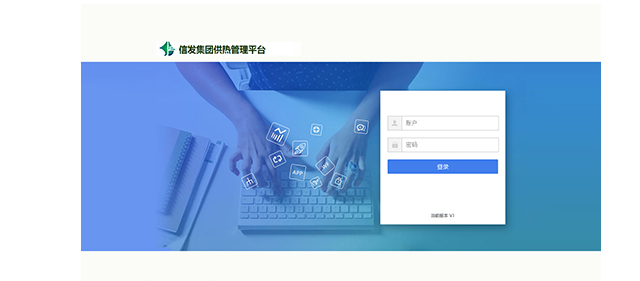

        登錄界面

        供熱管理系統，是以先進的管線模塊化區域劃分管理模式，進行設計開發的。用于熱力   供暖管線供熱工藝沿程管線監測、管理的大型eMtc系統。主要用于：管線設備的監測管理、管線漏損的檢測管理、各種費用的結繳、數據的統計以及報表的核算上報等�？梢杂行У慕鉀Q大型企業供熱管線管理的需求。

該系統是B/S系統應用架構，集成了C#、Jquery、Javascript等程序語言，數據庫支持主流數據庫的移植，如：Sqlserver、Oracle、Mysql等.

  應用系統界面

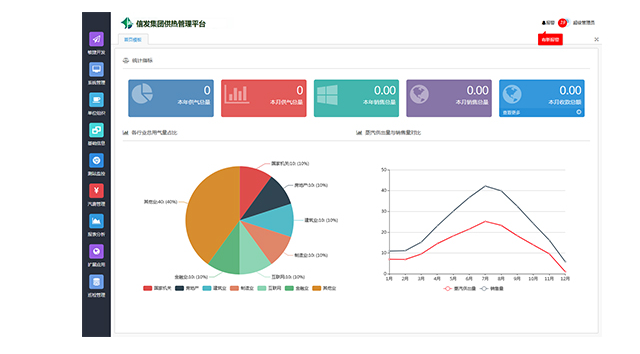

主界面信息，提供了月供汽總量、年累積量、月銷售量、年銷售總量以及月銷售收款總額；蒸汽供出量與銷售量對比圖，行業用量餅圖。
        實時監測站預警信息接收提示以及處理提示。

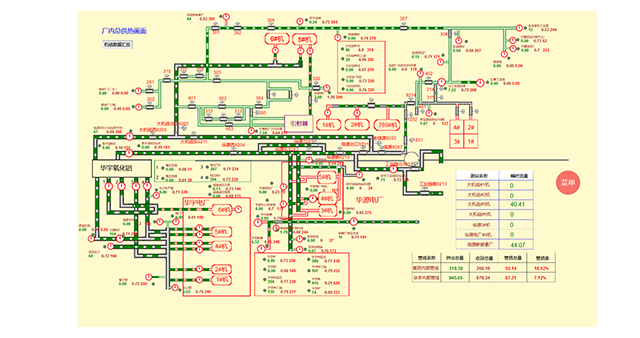

上圖是供熱管線實時運行組態展示圖，可由程序內自帶組態插件進行修改及設置。實時顯示檢測儀表信息，區域信息以及統計管線漏損數據信息。

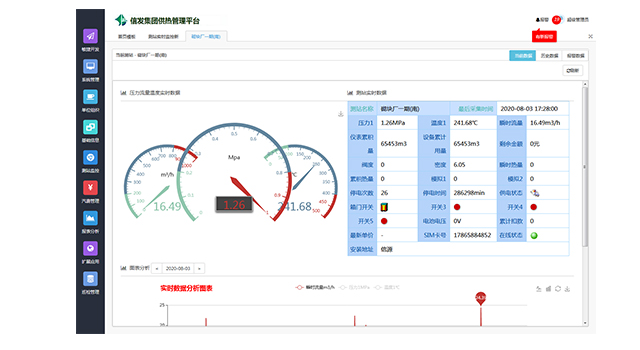

上圖是供熱管線監測點實時監測數據（單個點位），包括壓力、溫度、流量，以及計算信息等。
測站監測及統計數據包括：壓力、溫度、瞬時流量、儀表累積量、設備累積量、剩余金額、閥度、密度、瞬時熱量、累計熱量、停電次數、停電時間、供電狀態、箱門開關、電池電壓、累積扣款、最新單價、SIM卡號、在線狀態、安裝地址。

上圖是汽費管理損耗分攤扣款界面，顯示具體分攤明細，可生成供熱單位對應的漏損對賬單。

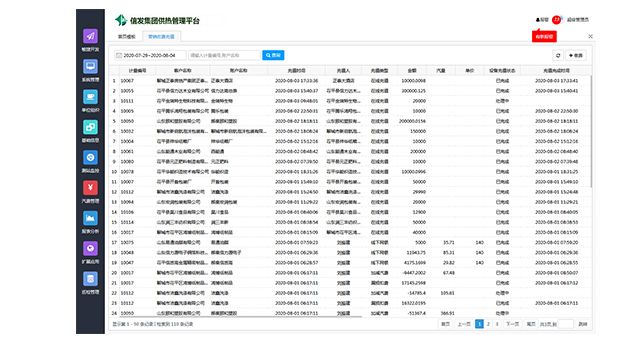

上圖是營銷收費及充值，該界面提供“繳費”功能，充值類型還包括：線下網銀、在線繳費，充值內容：開卡繳費、加減汽費、漏損扣款等。
