一、產品概述：

在我國很多地方都需要遠程水位監控，如工廠蓄水池、農田灌溉用的水庫、供水的水塔、河道水位等�；�于GPRS無線傳輸?shù)倪h(yuǎn)程液位監控監測系統，融合了先進的通信技術、自動化技術和電子技術，實現實時在線、遠程監控、無線控制等。

二、工作原理：

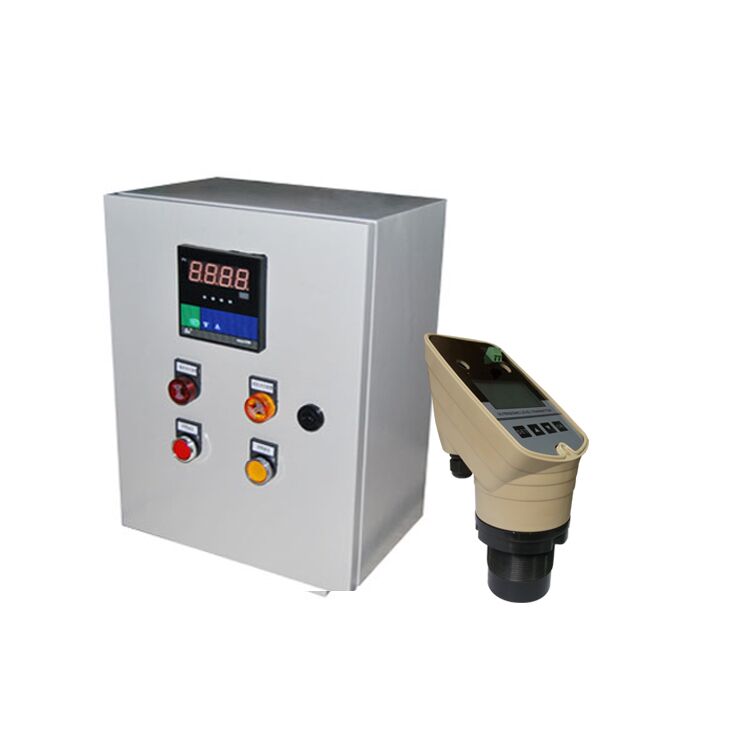

GPRS無線液位控制器由監控端、控制端、液位傳感器組成。 監控端與控制端均內置一張GPRS手機卡，通過GPRS無線網絡實時通訊。無線監控端和無線控制端均帶有顯示器或觸摸屏，接入液位傳感器后，可實時顯示水位值。同時按照客戶的設置，開關電動執行機構如：閥門、水泵，完成一次邏輯運作。

三、產品特點：

1、傳輸信號穩定，無干擾波動，不受障礙物和天氣變化的影響。

2、相對投資金額小，價格便宜。

3、自動按照用戶設定開、關水泵，實時顯示水位。

4、無距離限制。只要發射地和接收地的移動、聯通、電信信號穩定，均可正常通信。

5、可通過電腦軟件實時控制。

四、系統功能：

1.GPRS數傳終端

GPRS數傳終端為工業級標準設計能夠接收0~5V、4~20mA等標準信號。用戶可自己配置各種傳感器進行水位采集、液位采集。

2.水位實時監控

水位采集模塊與GPRS數傳終端相連，將采集的水位高度通過串口送到GPRS數傳終端。GPRS數傳終端按照通訊協議讀取當前水位數據，傳送給上位機監控軟件。人們可在電腦里了解現場水位信息。

3.無線遠程控制水泵

GPRS數傳終端內置繼電器可實現無線遠程遙控水泵開關，當水位值超出上下限，管理員在監控室操作監控軟件，便可無線遠程控制水泵。

4.水泵動作反饋給監控室管理員

當水泵有開啟或關閉動作，GPRS數傳終端會將水泵運行狀態上傳給上位機監控軟件，使管理員能夠了解水泵當前運行狀態。

5.開關量實時監控

GPRS數傳終端可接入開關量，通過網絡將開關量上傳到上位機監控軟件，進行開關量實時監測。

6.電壓電流監控

由于GPRS數傳終端具有工業級標準接口，可將電壓傳感器、電流傳感器接入GPRS數傳終端，采集電壓電流量，通過網絡將數據傳到上位機監控軟件，進行電壓電流實時監測。

7.水位超限報警

遠程水位監控系統，可通過軟件預設監測閾值給GPRS數傳終端，當水位值、電壓值、電流值超限，GPRS數傳終端會將報警信息上傳給上位機監控軟件。也可設定管理員手機接收?qǐng)?bào)警短息。

五、適用范圍：

地勢復雜、偏遠山區情況使用，可應用在水池水位監控、水塔水位監控、水箱水位監控、水庫水位監控、河池水位監控、天然氣儲罐液位監測、石油儲罐液位監測等。
