系統簡介

功能：

安科瑞IT配電監測系統適用于各類交流、直流、交直流混合的不接地系統，實時監測不接地系統對地的絕緣狀況，當監測到系統對地發生絕緣故障時，及時發出報警信息，提醒工作人員及時排查故障，消除隱患，保障系統安全可靠的運行。產品主要包括醫用隔離電源系統產品和AIM-T系列工業用絕緣監測產品。

應用場所：

（1）醫療2類場所（手術室、各類重癥監護室）；

（2）礦類場所（煤礦、礦山等）；

（3）有色金屬冶煉（電解鋁車間、冶金廠等）；

（4）化工廠；

（5）船舶；

（6）易燃易爆場所。

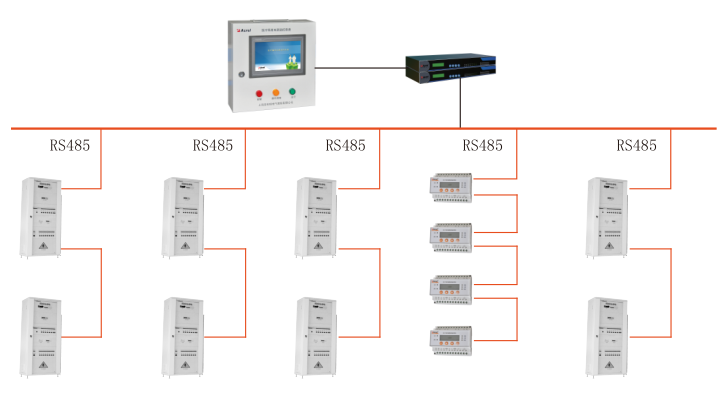

系統架構

IT配電監測系統以計算機（或觸摸屏）、通訊設備、測控單元為基本工具，采用現場總線進行組網，為各類場所IT配電系統的實時數據采集及遠程管理與控制提供了基礎平臺。其層次結構如下所示：

系統功能

安科瑞IT配電監控系統是基于觸摸屏軟件設計，軟件具有遠程測量、遠程參數設置和遠程自檢等多種功能，為各類場所的IT配電系統的集中監控提供了強大的系統集成工具。軟件的主要功能如下：

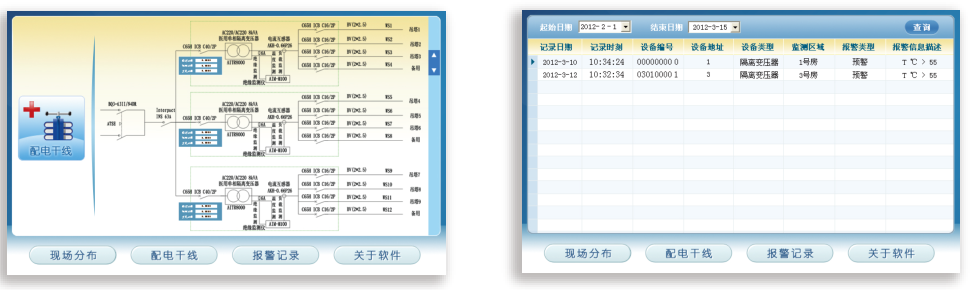

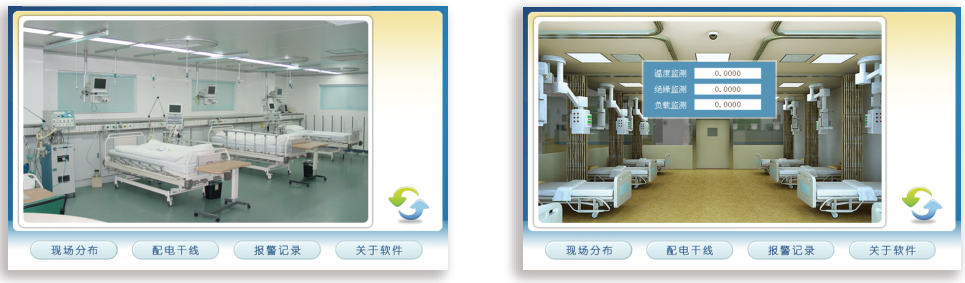

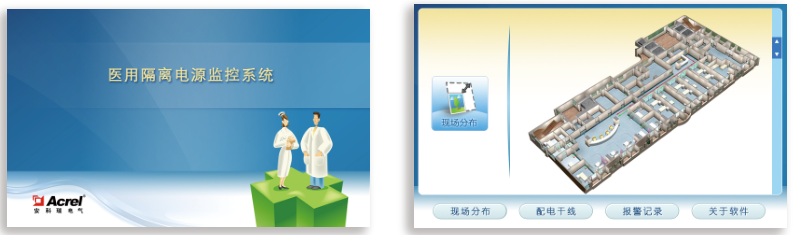

一次圖和現場分布顯示

系統具有一次圖及現場分布圖顯示功能，能直觀的了解并及時地發現IT供電系統的報警地點或區域，從而方便專業人員及時到達現場進行故障排查；

實時數據采集與顯示

利用安裝于各IT配電系統中絕緣監測儀表和絕緣故障定位儀表，采集各隔離電源系統的參數。采集到的數據實時顯示在監控系統界面，這些監測參量含IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度及絕緣故障回路等；

故障報警

將各IT配電系統出現的各類故障，如絕緣故障、過載故障、超溫故障以及接線斷線故障等信息進行統一處理和記錄，并可直接在顯示界面上彈出顯示故障類型、監測值、故障地點以及故障發生時間等信息。同時啟動監控系統的聲光報警系統，及時提醒相關人員，進行故障處理。其中，聲音報警信號可被手動消除。

遠程參數設置和查詢

通過系統，可根據要求遠程調整和設置各IT配電系統中絕緣監測儀的各類報警參數閾值，也可以任意查看這些報警參數值。參數包括絕緣報警值、負載電流報警值和隔離變壓器溫度報警值等。

圖形顯示功能

系統可以以曲線的形式，顯示各IT配電系統的絕緣狀況、負載狀況，以及隔離變壓器的溫升狀況，以及它們的變化趨勢，以便于分管理人員了解和分析各電源系統的運行變化情況，有針對性的對某些系統進行維護和保養。

設備選型

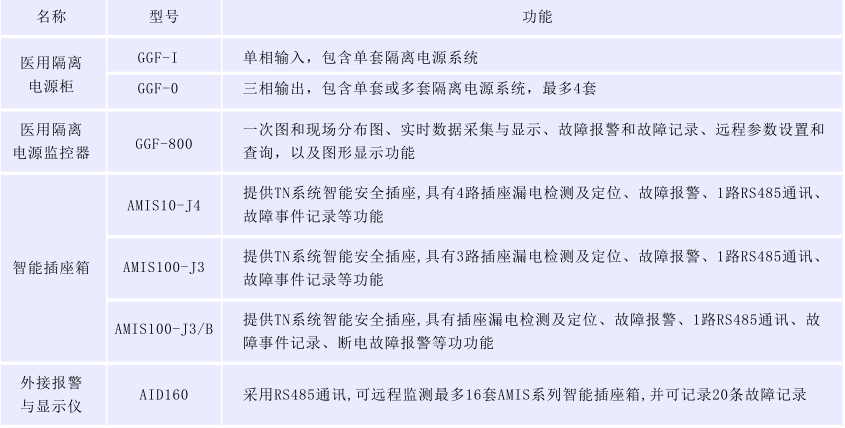

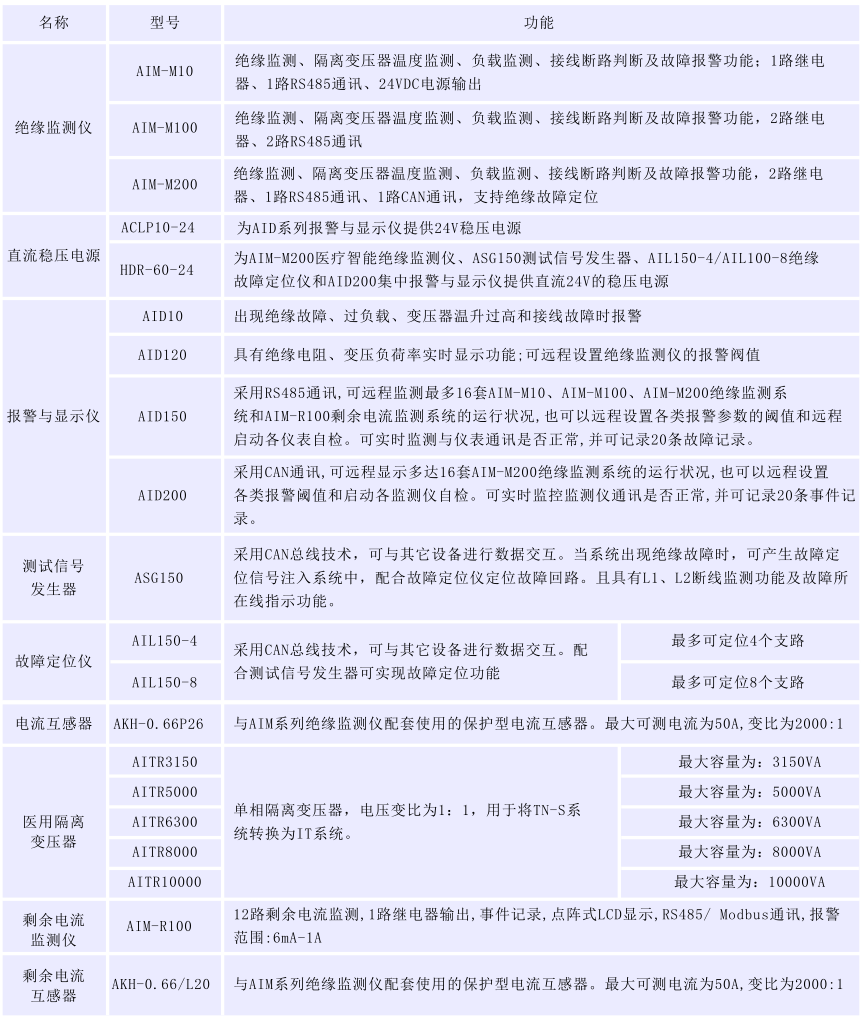

醫療IT配電監測系統產品

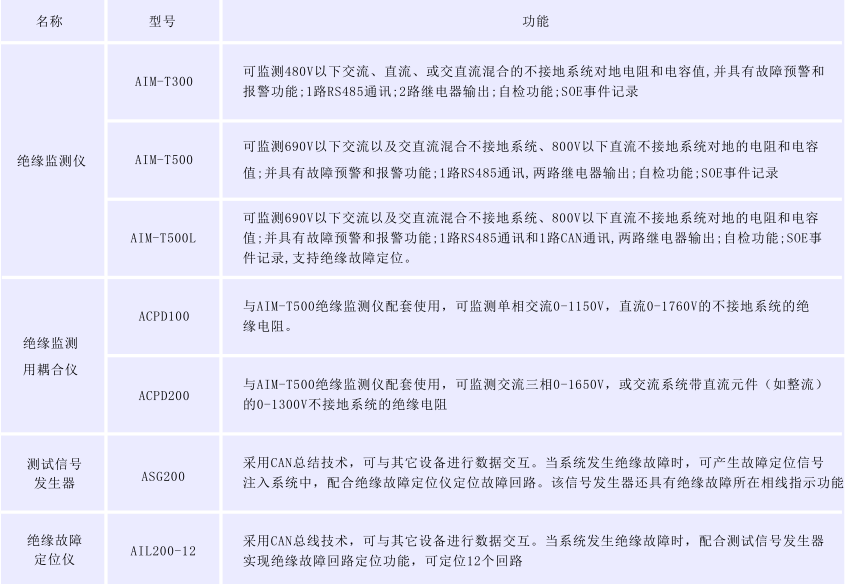

工業IT配電監測系統產品
