DCAP-3000系列數字式監控保護裝置V3.0

　　　　　　　　　　　　　　　　　——　基于32位高性能DSP的新一代數字式監控保護裝置

一、 簡介

　　為適應變電站、電站綜合自動化系統日益提高的需求，紫光測控公司在總結DCAP-3000系列數字式監控保護裝置（V2.0）成熟應用經驗的基礎上，充分利用目前世界上最新發展的計算機與通信技術，開發出基于32位高性能DSP（數字信號處理器）和高速網絡通信技術的新一代數字式監控保護裝置――DCAP-3000系列數字式監控保護裝置（V3.0），該產品的技術性能指標得到大幅度地提高，并將適用范圍延伸到220kV以上電壓等級和300MW以上大型發電機組，可以滿足更廣泛的市場需求，更好地服務于我國的電力及其自動化事業。

二．主要技術特點

2.1 采用多端口通信、多方式通信

　　采用3個RS-485/RS-232/光纖/光纖環網/以太網接口（可選配）的多端口通信方式（另有一個通信端口專供裝置調試使用，并保留一個CAN總線接口已備擴展之用）。每一個通信端口都可以選用多種通信規約，目前已具備電力行業標準DL/T667－1999（IEC60870-5-103）規約和DCAP規約；每個通信端口可以設置為獨立方式，也可以設置為備用方式，當某一通信端口出現問題，可以由主機控制切換到另一通信端口。利用多端口通信互為備用的特點，同時改進現場的安裝固定方式，則將大大提高通信的可靠性。

2.2 故障報告和操作記錄就地保存，不再依賴后臺機，系統的魯棒性得到大幅度提高

　　裝置可以就地保存以下報告和記錄：
　　事故告警報告。
　　變位報告（即SOE）。
　　操作記錄。
　　斷路器動作次數統計。
　　每種報告可以保存最新的1000條，裝置掉電不丟失。
　　可同時保存多個未上傳的最近故障錄波文件，裝置掉電不丟失。
　　依靠這些記錄及就地打印功能，裝置不再對上位機具有依賴性，形成獨立的系統，整個系統的魯棒性大幅度提高。

2.3 支持就地打印

　　提供就地打印功能，通過本地打印機可以打印裝置的定值、動作報告和故障錄波等信號。

2.4 簡化裝置操作，人機接口更友好

　　面板采用大屏幕液晶顯示器，具有8個操作按鍵，全菜單操作方式�？娠@示接線圖，接線圖可以通過上位機的工具軟件編輯修改，修改完成后，直接下載到裝置。簡捷方便、直觀靈活。

2.5 充足的開入/開出可編邏輯陣列
　　裝置具有16路繼電器輸出和16路開關量輸入，足夠多的開入/開出可編程邏輯陣列，可以實現各種行業的生產工藝聯鎖功能�！　　　　　　　　　　　　　　�

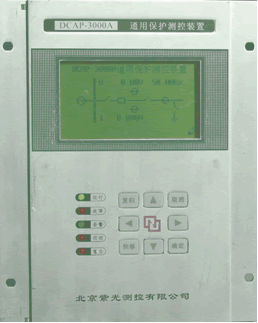

	圖1.1 機箱面板圖

>> DCAP-3000（V3.0）系列主要產品型號
