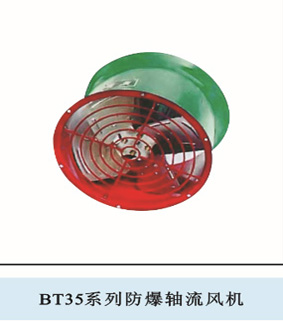

產品名稱:  BT35防爆軸流風機（ⅡB）

適用范圍
1區、2區危場所。
IIA、IIB、類爆竹性氣體環境.
防爆標志: Exd II BT4

型號含義

  產品特點
   防爆軸流風機由防爆電機、葉片、風筒等部件組成. 噪音低、能耗低、防爆性能可靠.
電纜布線.
  壁式:風扇外形兩端一邊是喇叭口型,一邊是90度直角法蘭型.
  管道式:風扇兩端都成直角法蘭邊可以安裝在管道的中間.
  崗位式:除具有壁式特征外,附加崗位腳架附件,風扇腰中打安裝孔Φ 12.
  固定式:除具有壁式特征外,底部焊接固定安裝架(40x40角鐵制).
主軸轉速(或電機功率或風量)可根據用戶要求選配

符合GB3836-2000，IEC60079 標準要求。


外形示意圖

壁式（1） 崗位式（II） 固定式（III）e 管道（IV)

機號 No. A 1  2 3 4 重量（Kg)
2.8 258 283 320 346 250 9
3.15 282 318 355 381 400 11
3.55 327 358 395 422 450 17
4 350 404 450 478 500 19
4.5 314 454 500 528 560 20
5 364 504 560 588 610 28
5.6 404 564 620 588 680 39
6.3 474 634 690 719 740 55
7.1 494 715 770 800 830 65


主要技術參數

機號No.
 葉輪直徑
 葉輪周速（m/s) 葉輪轉速(m/s) 葉輪角度  風量(m/h)  全壓（mmHO) 效率 電機功率
2.8# 280 42.5 2900 15 20 25 30 35 1649 2167 3685 2921 3202 15.5 17.2
17.7
19.0
23.7 0.87
0.88
0.895
0.88
0.86 0.12
0.18
0.18
0.25
0.25
21.3 1450 15
20
25
30
35 826
1086
1346
1464
1605 3.9
4.4
4.5
4.9
6.1 0.87
0.88
0.895
0.88
0.86 0.025
0.025
0.025
0.040
0.040
3.15# 315 47.5 2900 15 20 25 30 35  1649 2167 2685 2921 3202
