一、 用途
交流異步電動機在額定電壓下起動時，初始起動電流是很大的，往往超過額定電流的許多倍（一般是5～7倍），為了減少起動電流，不使對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自藕變壓器，交流電動機的起動過程很短（一般數秒鐘至二分鐘），起動后就將降壓起動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，匹配電動機功率220～1400kW。
二、 結構特點

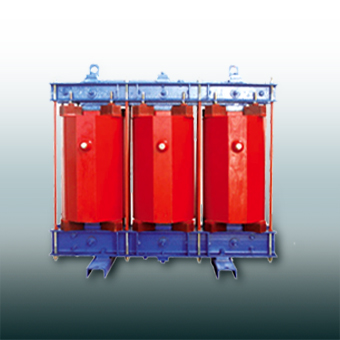

1.QKSG型干式鐵芯起動電抗器的鐵芯采用優質進口冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化。
2.鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。
3.線圈繞包式結構，線圈主絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后在真空下浸以耐高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。
三、 使用條件
1.海拔高度不超過1000米。
2運行環境溫度為-25℃～+45℃。
3.安裝于戶內無劇烈震動，無任何有害氣體或粉粉塵的場合，無易燃易爆物品。
4.當起動時間滿2分鐘（一次或數次之和），應冷卻6小時才可再次起動。
四、 性能參數
1.耐溫等級達到F級（155℃）。
2.干式鐵芯起動電抗器損耗低于油浸電抗器的損耗。
3.干式鐵芯起動電抗器的噪聲不大于國家標準。
五、 型號說明

六、接線方式

七、起動電抗器參數及外形尺寸
