IEC61850服務端軟件

產品包括：IEC61850規約轉換器（裝置）、61850服務端、61850客戶端、61850通信網關、61850網關裝置、61850合作開發

更多詳情請登錄,www.bevan.cn,或致電0571-88923650/18858280630。

服務端標準服務模塊

1 電力設備建模

按照IEC61850智能設備模型，以SCL語言描述電力設備，來對電力設備進行建模。包括建立邏輯設備，邏輯節點，遙測數據，遙信數據，遙控數據等。

2 實時IEC61850數據模型庫

采用基于IEC61850的面向?qū)ο蟮膶崟rIEC61850數據模型庫。系統啟動時，從SCL文件中讀入，生成實時IEC61850數據模型庫。

3 內存訪問接口

提供完善的內存訪問API接口，通過這些API接口，訪問IEC61850規格的遙測遙信電度遙控等數據。

4 通信驅動模塊

提供了系統運行所需的通信環境，包括串口通信、TCP/UDP、OSI協議棧與MMS的環境初始化等。

5 IEC61850標準服務模塊

給外部智能電子設備提供IEC61850數據服務。IEC61850服務報文采用MMS協議。將IEC61850以MMS協議報文格式發送，同時對接收MMS協議報文解析為IEC61850服務數據。

6 內存數據監視

提供監測界面，實時監測所有的用戶數據。

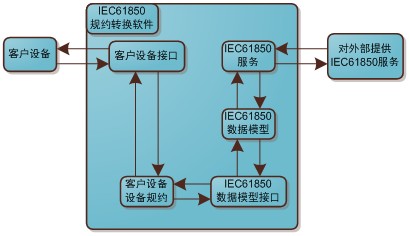

服務端規約轉換功能

1 用戶側規約模型訪問接口

對于電力設備規約模型，使用電力設備提供的API接口訪問并獲得電力設備規約數據；通過電力設備數據模型和IEC61850數據模型間的相互映射規則和內存訪問接口，將電力設備數據提供給IEC61850服務程序。

2 用戶側和IEC61850側數據模型映射規則

利用建立的IEC61850設備模型，通過數據映射模塊，可以確定電力設備規約數據模型和IEC61850數據模型間的相互映射規則。

3 與用戶產品交換數據服務

這是雙向的數據服務，一是將電力設備的規約數據轉換為IEC61850服務數據提供給客戶端；二是接收客戶端的數據和控制指令，將其轉換為電力設備的規約數據，并提供給電力設備。這里客戶端可以是IEC61850服務的接收端，也可以是IEC61850服務的控制端。

4 用戶側數據與IEC61850側數據同步服務

提供相應的API接口，同步電力設備數據與IEC61850服務端數據。

服務端服務管理功能

1 進程守護與開機自啟動

整個的IEC61850服務程序以守護進程的形式存在于系統中；系統開機后，IEC61850服務程序的各個模塊都依次啟動運行。

2 系統日志

各個模塊有各自的日志類型。通過系統日志，可在發生異常是確定發生異常的通道，路徑和設備。

3 日志查看

可實時查看進程產生的日志信息，一般用于程序調試和查找電力設備故障。

4 消息查看

實時查看通信系統路徑報文信息，同時可將報文信息保存到指定的日志文件中。通過查看報文信息，可診斷通信異常狀況，數據通信狀況。
