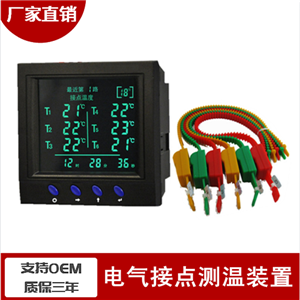

一、產品簡介 電氣接點測溫裝置是一款用于高、中、低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求電氣接點設備的智能化裝置。它是集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。其各項技術指標均能達到國際標準，電氣接點測溫裝置的主要功能為在線采集接點溫度（接點數可選定）。該裝置提供了RS485通訊接口，便于組網應用，可實現與現場計算機監控系統的配合應用，支持MODBUS-RTU通訊協議。 二、產品特點 ● 先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快； ● 具有精準先進的測溫技術，能根據不同現場要求配置相應的測溫方案； ● 可同時兼容無線測溫及紅外測溫兩種測溫技術； ● 多種傳感器類型可選擇，可根據現場要求選用相應的測溫傳感器； ● 可編程顯示，溫度接點數6路、9路可切換，常規為6點，非常規接點數訂貨請說明； ● 紅綠雙色液晶顯示，專業化測溫顯示界面，顯示內容清晰、視角廣闊； ● 人性化按鍵和菜單設計，符合現場調試特點，便于操作； ● 在線溫度實時測量，測量精度高、實時性強； ● 采用先進存儲技術，實現掉電后設定參數仍能保存； ● 采用自鎖面板式安裝機構，接線簡單，拆裝非常方便； ● 裝置外形小巧 ，占用的空間小，配備標準的開孔尺寸，適用性強； ● 具有通訊可查詢12次超溫報警事件記錄功能，面板可查詢最近9次超溫報警事件記錄功能，包括具體某接點報警溫度、發生時間，便于及時排查； ● 具有通訊功能：采用RS485通訊接口、MODBUS-RTU協議，可將測量信息、繼電器輸出狀態、高溫報警事件紀錄等參數上傳后臺監控系統，實現在線數據的遠方集中管理和監控。 三、主要功能 溫度測量 | 多路接點測量溫度測量及實時數據顯示 | 參數設置 | 報警溫度上、下限及其它數據的顯示和設定 | 事件記錄 | 通訊可查詢最近12次超溫報警數據記錄，顯示可查詢最近9次超溫報警數據記錄 | 系統時間 | 系統自帶萬年歷時鐘功能 | 顯示特色 | 雙色液晶顯示，具有高溫報警時液晶變色功能 | 通訊功能 | RS485通訊接口，MODBUS-RTU通訊協議，波特率可設 | 報警接口 | 具有聲、光報警接口輸出功能 | 傳感器類型 | 具有表帶型、紅外型等多種測溫傳感器類型 |
四、技術指標 工作電源 | DC 110V～340V或AC 85～265V 功耗＜3W | 測溫通道 | 可選1～9路溫度采集 | 工作環境 | 溫度：-20℃～+65℃ 濕度：≤95%RH | 環境溫度測量范圍 | -20℃～+80℃ | 接點溫度測量范圍 | -20℃～+150℃ | 溫度精度 | ≤±1℃ | 液晶顯示分辨率 | 1℃ | 報警輸出口 | 無源輸出（負載＜300W） | 通訊接口及配置 | RS485接口（隔離），一個起始位，8個數據位，無奇偶校驗，一個停止位 | 通訊協議 | 采用MODBUS-RTU通訊協議 | 無線模塊空曠收發距離 | 1、戶內＜30米 2、戶外＜200米 | RS485通訊距離 | ＜1200米 |
五、產品尺寸及安裝 電氣接點測溫裝置采用嵌入式安裝，由三部分組成：裝置主機、天線、測溫傳感器組成。
|
