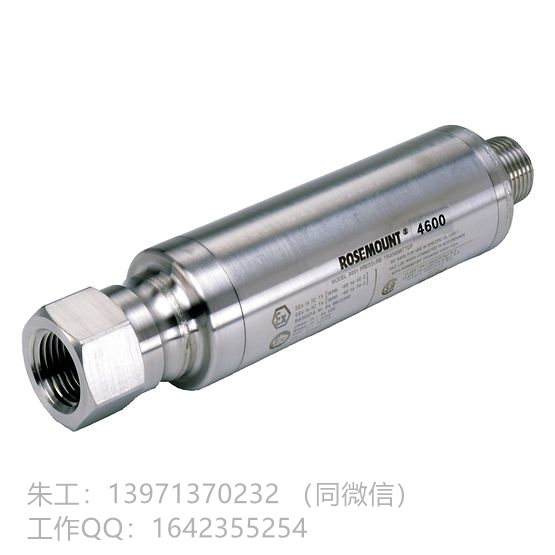

羅斯蒙特石油天然氣型壓力變送器4600G62H11A5AE5Q4

產品簡介

Rosemount羅斯蒙特4600油氣面板壓力變送器是面板安裝應用的理想選擇，可提供可靠的行業標準性能。該壓力變送器能夠測量高達20000 psi（1379 bar）的額定壓力，并提供高達40：1的減少量以提高靈活性。此外，該器件采用緊湊輕巧的設計，采用全焊接不銹鋼結構，提供穩定耐用的解決方案，可承受惡劣的環境。

規格

保證 長達5年的有限保修

量程比 高達40：1

通信協議 4-20 mAHART?

測量范圍 高達20,000 psig（1379 bar）密封量規，jue對值高達20,000 psia（1379 bar）

過程接液材料 316L不銹鋼，合金C-276

診斷 基本診斷

認證/許可 NACE?，危險場所，請參閱完整規格以獲取完整的認證列表

過程接液材料 316L不銹鋼，合金C-276

診斷 基本診斷

認證/許可 NACE?，危險場所，請參閱完整規格以獲取完整的認證列表

特征

測量高達20000 psi（1379 bar）的高壓額定值，以獲得穩定可靠的解決方案

緊湊輕巧的設計非常適合面板安裝應用

全焊接不銹鋼結構zui大限度地提高了惡劣環境下的可靠性

高達40：1的可變范圍增加了應用的靈活性

安裝URL的±0.5％的3年穩定性可zui大限度地降低維護成本并提高效率

訂購信息

型號    變送器類型

4600    石油天然氣面板型壓力變送器

測量類型

標準

G       密封表壓

A       絕壓

壓力量程

標準

2       0-138至0-1034千帕（0-20至0-150psi）

4       0-862至0-34474千帕（0-125至0-5000psi）

擴展型

5       0-2275至0-68948千帕（0-330至0-10000psi）

6       0-4551至0-137895千帕（0-660至0-20000psi）僅適用于H11

隔離閥膜/過程連接件材料

標準

2      361L SST

3      合金C-276

過程連接方式

標準

E09    1/4-18NPT 內螺紋

E11    1/2-14NPT 內螺紋

H11    錐形和帶螺紋，與Autoclave型F-250-C兼容

輸出

標準

A      4-20mA采用基于HART協議的數字信號

電氣連接

標準

5A     1/2-14NPT外螺紋，帶72in.飛線連接

選項（隨選定型號提供）

軟件組態

標準

C1     自定義軟件組態

報警限值

標準

C6     自定義報jing 和飽和信號水平，高位jing報

C7     自定義報jing 和飽和信號水平，低位jing報

硬件調節

標準

D1      零點和滿度調整

外部接地螺釘組件

標準

D4      外部接地螺釘組件

產品認證

標準

E1      ATEX防火

I1      ATEX本質安全

K1      ATEX防火、本質安全、n型（E1、I1和N1的組合）

N1      ATEX n型

ND      ATEX 防粉塵起火

E5      FM 防爆認證

I5      FM 本質安全、非易燃認證

K5      FM 防爆認證、本質安全、非易燃（E5和I5的組合）

E6      CSA 防爆，2區

I6      CSA 本質安全

K6      CSA 防爆、本質安全、2區（E5和I6的組合）

KA      ATEX/CSA防爆和本質安全（E1、I1、E6和I6的組合）

KB      FM認證、CSA防爆和本質安全（E5、E6、I5和I6的組合）

KC      FM認證、ATEX防爆和本質安全（E5、E1、I5和I1的組合）

校準認證

標準

Q4     校準數據證書符合ISO 104742.1或EN 10204 2.1

具體型號：

4600G42E11A5ADIE5

4600G22E09A5AD1E5

4600G62H11A5AE5Q4

4600G62H11A5AK5Q4

4600G62H11A5AE1Q4Q8
